Los Ḥammām-s de la madīnat Sabta
Una aproximación a partir de los textos árabes y de la arqueología
LÁMINAS

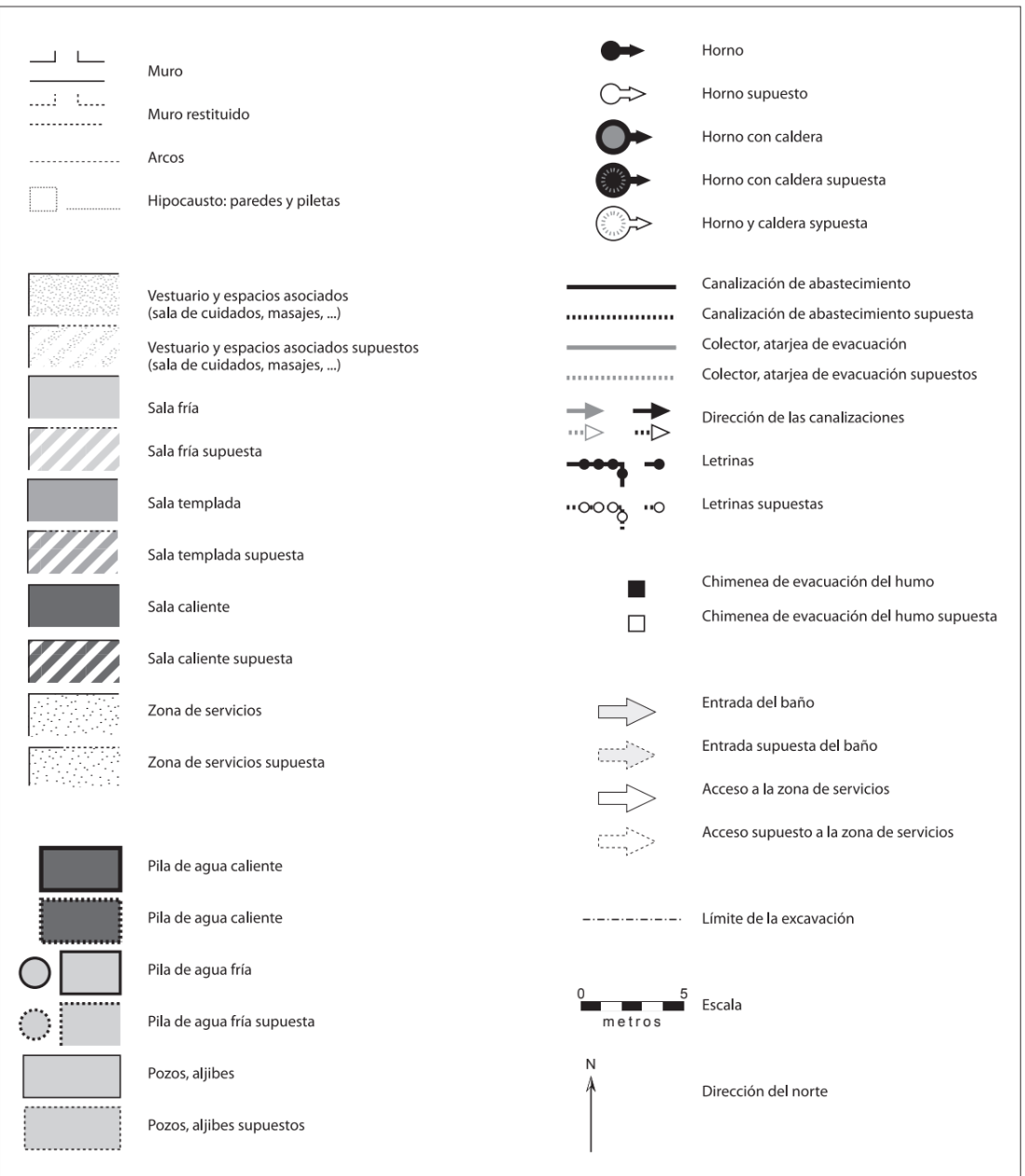

Lámina 1: Código gráfico común a los planos de baños.

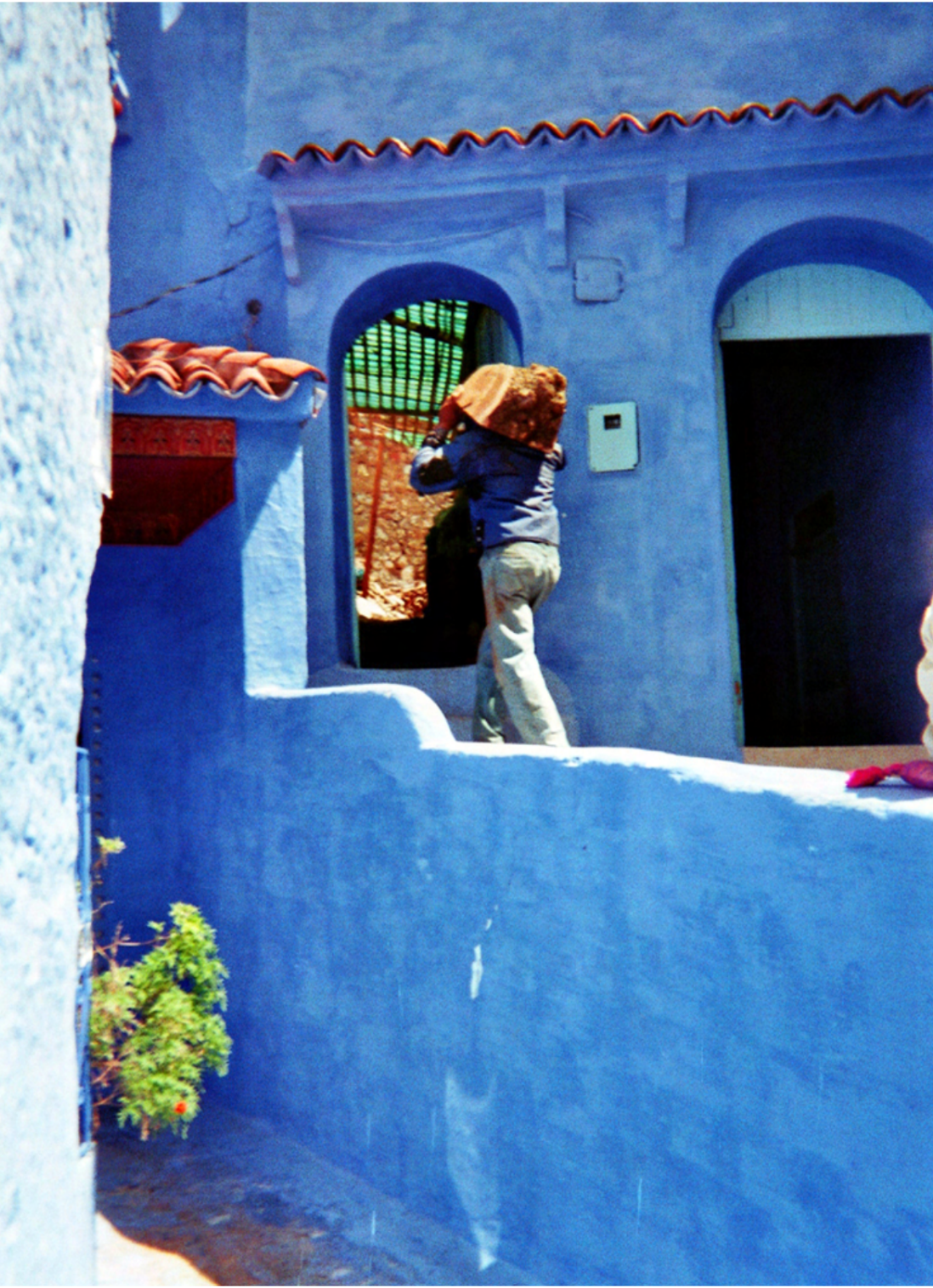

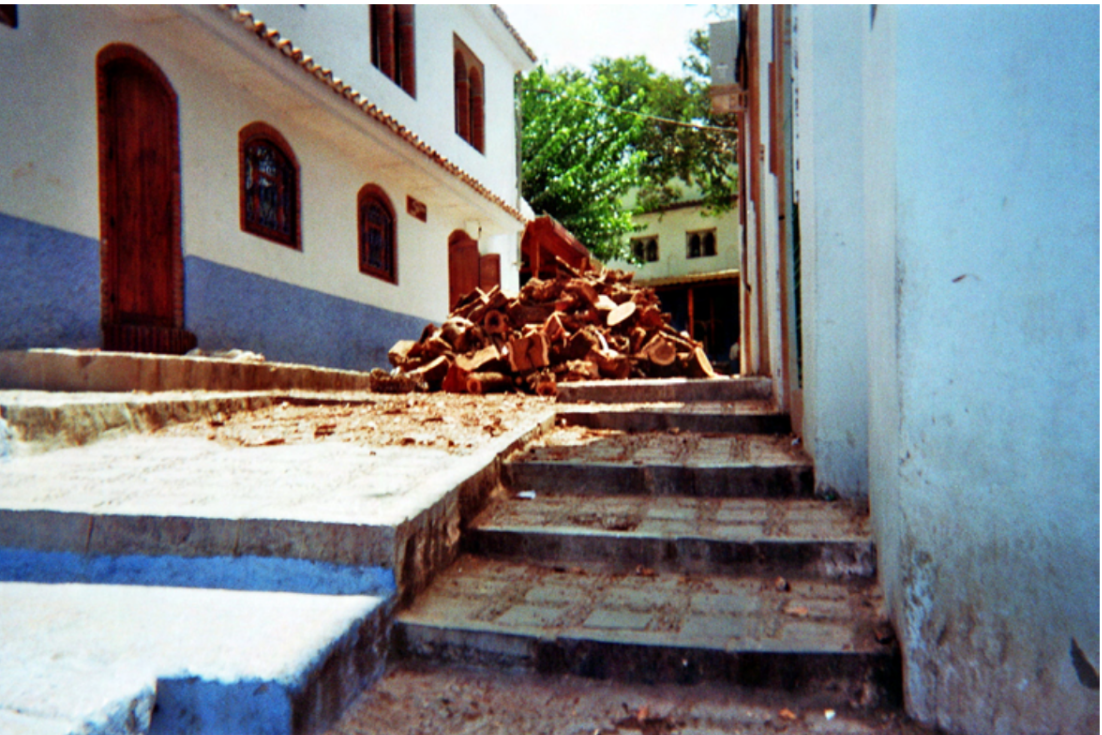

Lámina 2: Entrega de la leña en la calle para el hammam de la plaza Outa hammam en la ciudad de Chefchaouen en Marruecos.
Lámina 3: Disposición de la leña en el interior de la zona de servicios en el hammam de la plaza Outa Hammam en la ciudad de Chefchaouen en Marruecos.

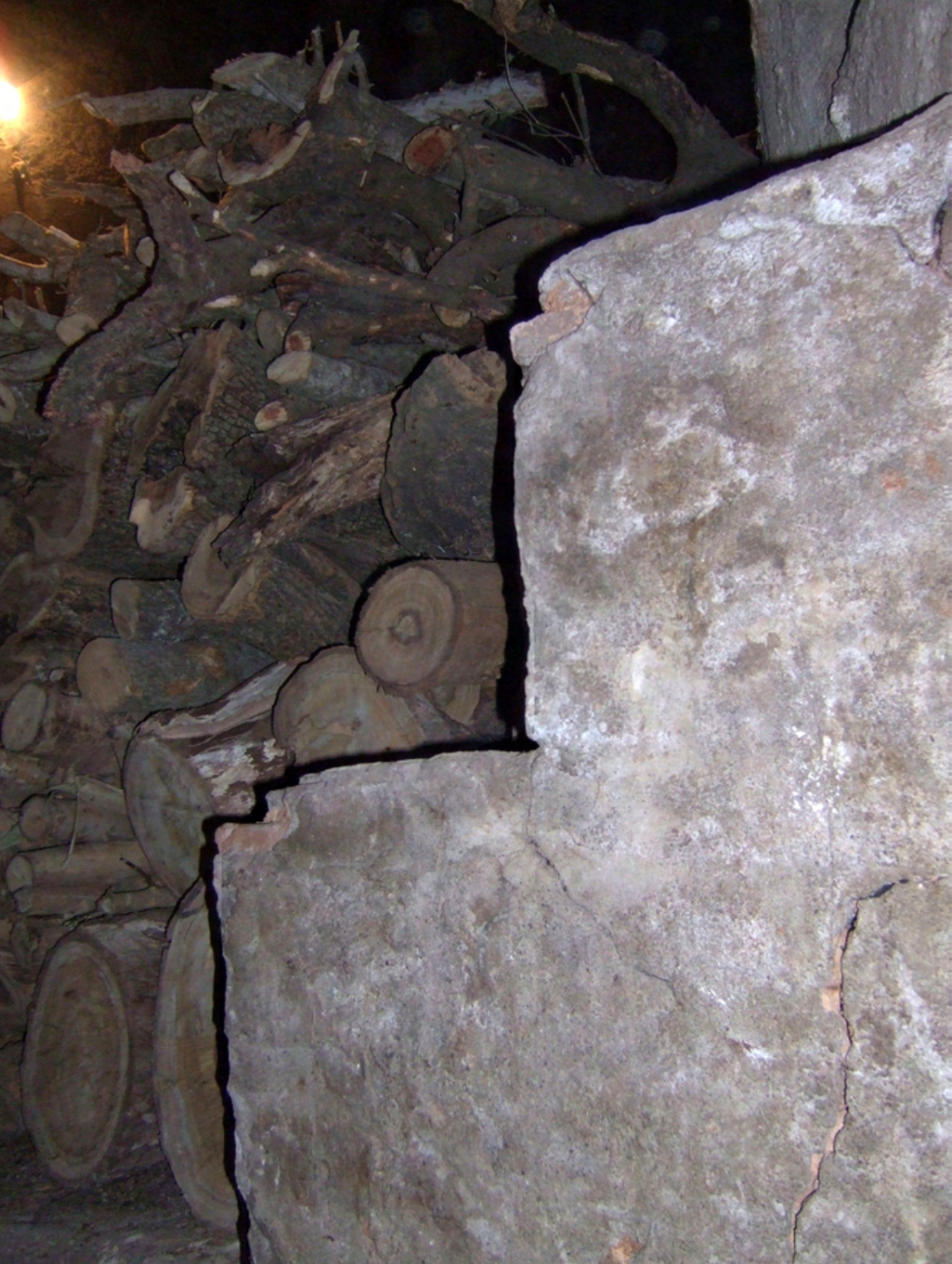

Lámina 4: Almacenaje del combustible al lado del horno en la zona de servicios de un ḥammām de la medina de Tetuán en el norte de Marruecos.

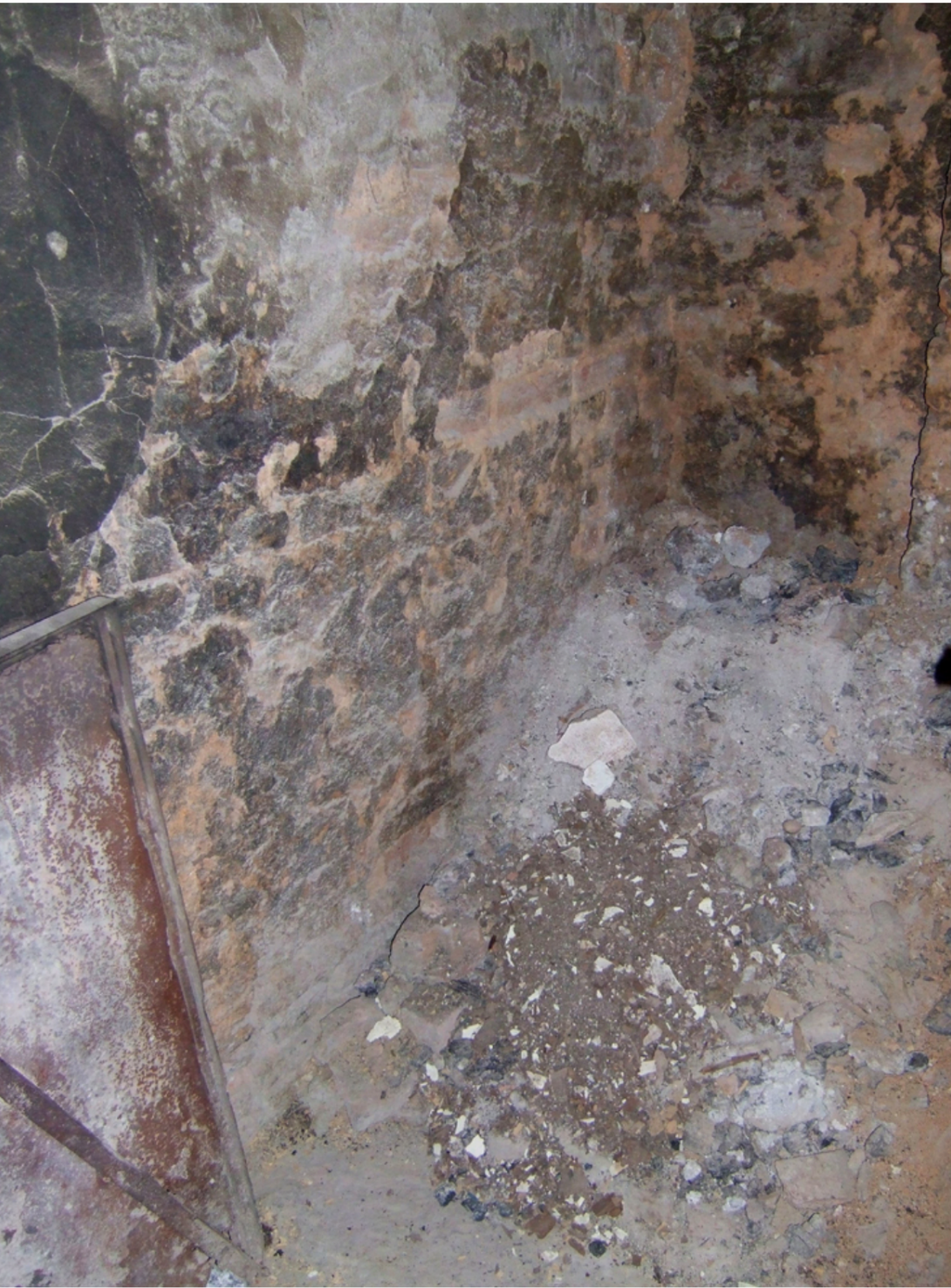

Lámina 5: Cenizas al lado del horno en la zona de servicios de un ḥammām de la medina de Tetuán en el norte de Marruecos.

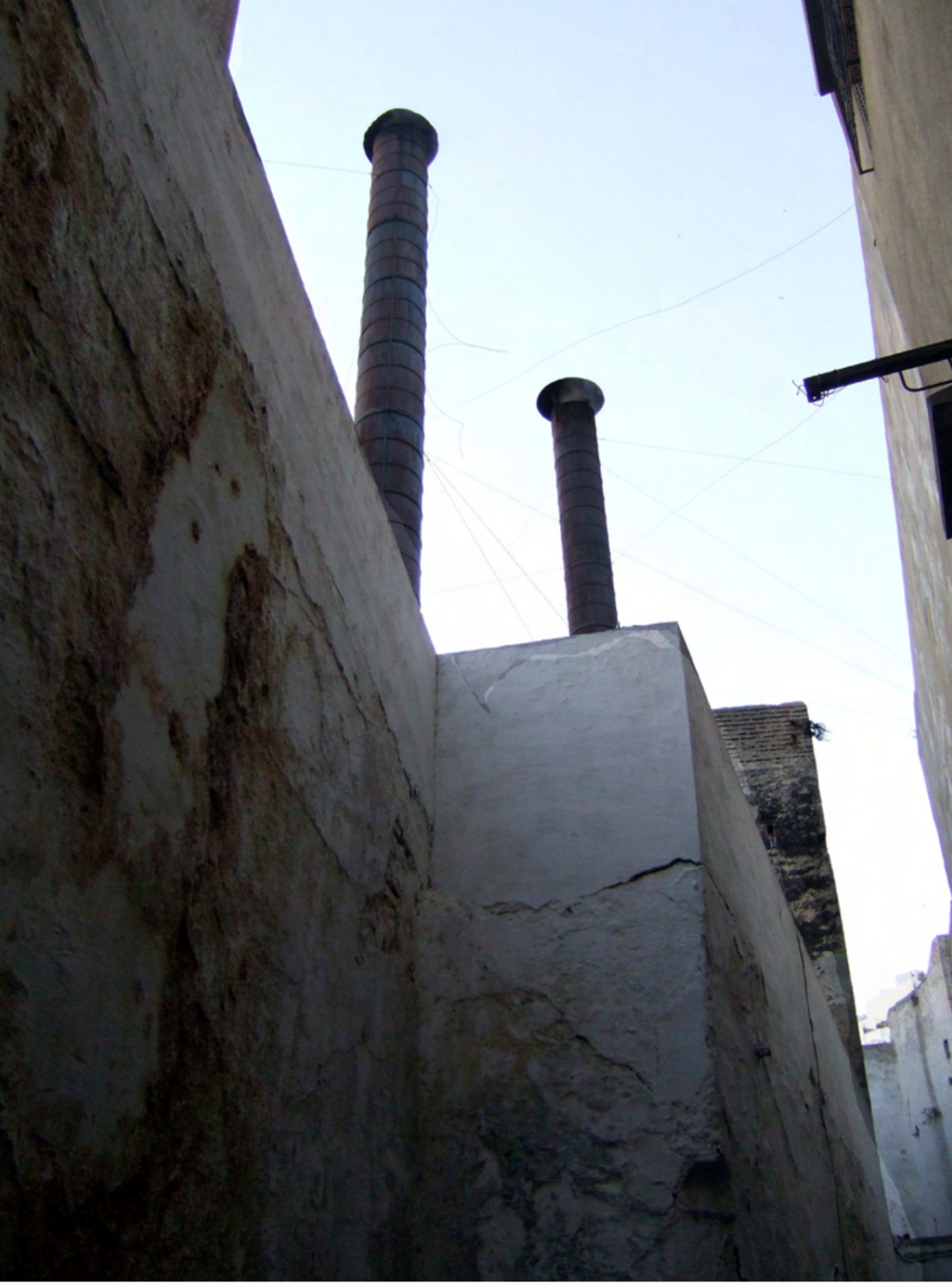

Lámina 6: Chimeneas y acceso a la zona de servicios desde una callejuela en un ḥammām de la medina de Tetuán en el norte de Marruecos.

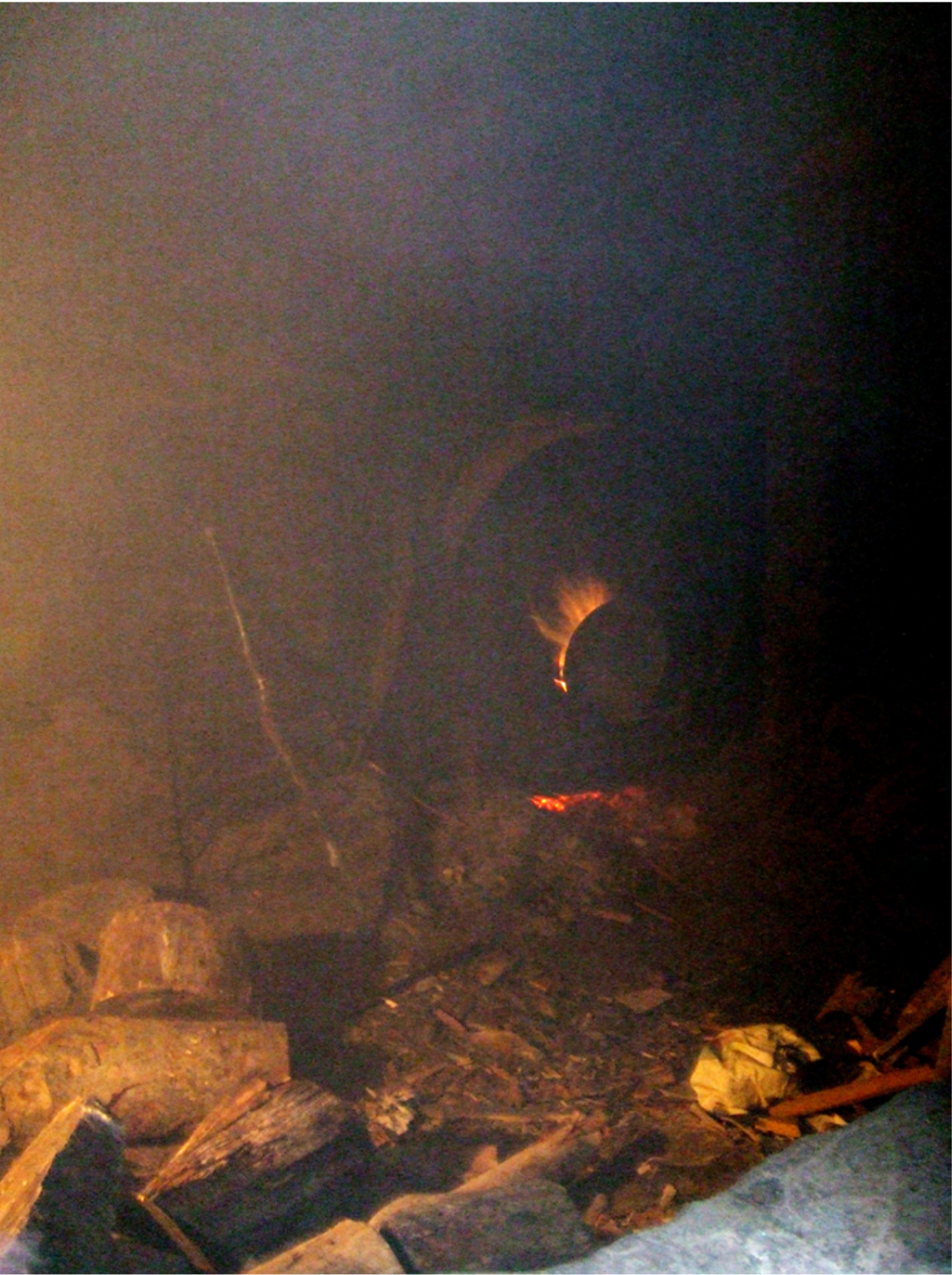

Lámina 7: Boca del horno y combustible alrededor en la zona de servicios de un ḥammām de la medina de Tetuán en el norte de Marruecos.
Lámina 8: Residuos de carpintería que sierven para suministrar el horno de la zona de servicios de un ḥammām en la medina de Fez.

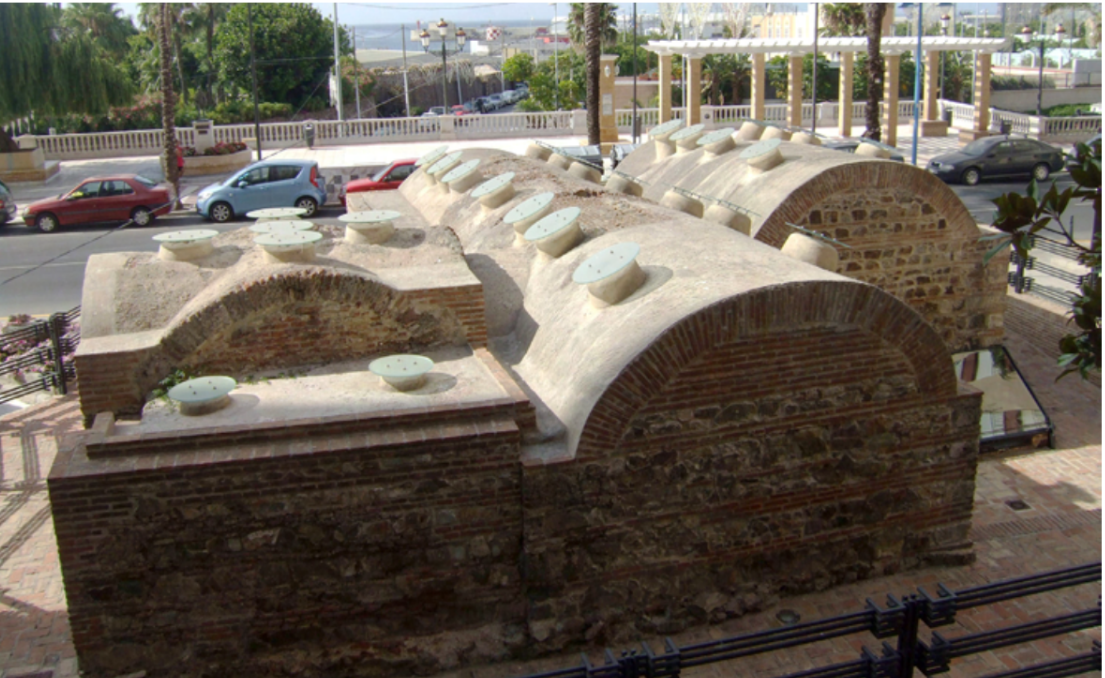

Lámina 9: Vista general del baño de la Plaza de la Paz en Ceuta. Se ve el mar a poca distancia en dirección del norte.

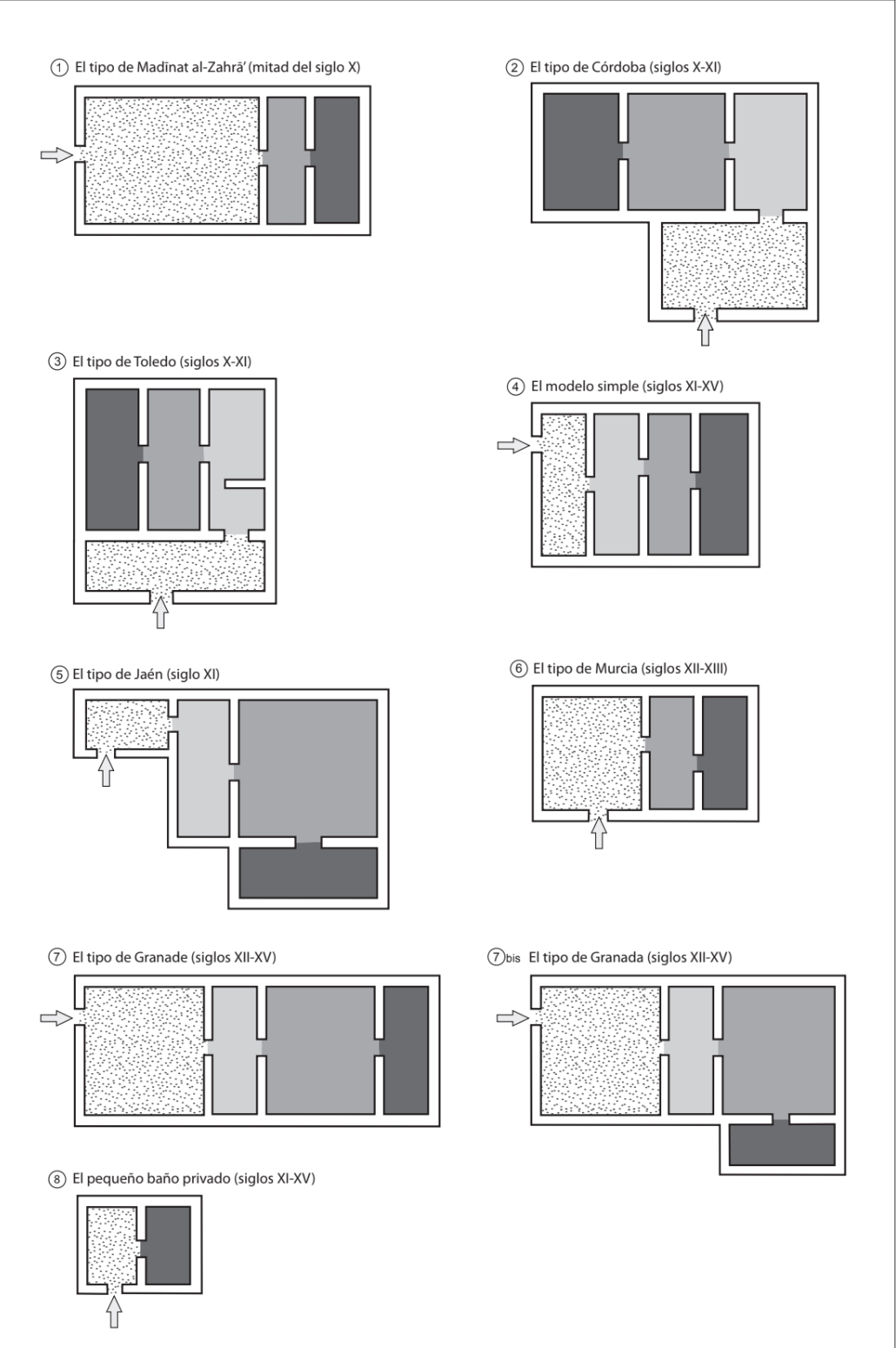

Lámina 10: Tipología de los baños de al-Andalus (Fournier 2010: fig. 147).

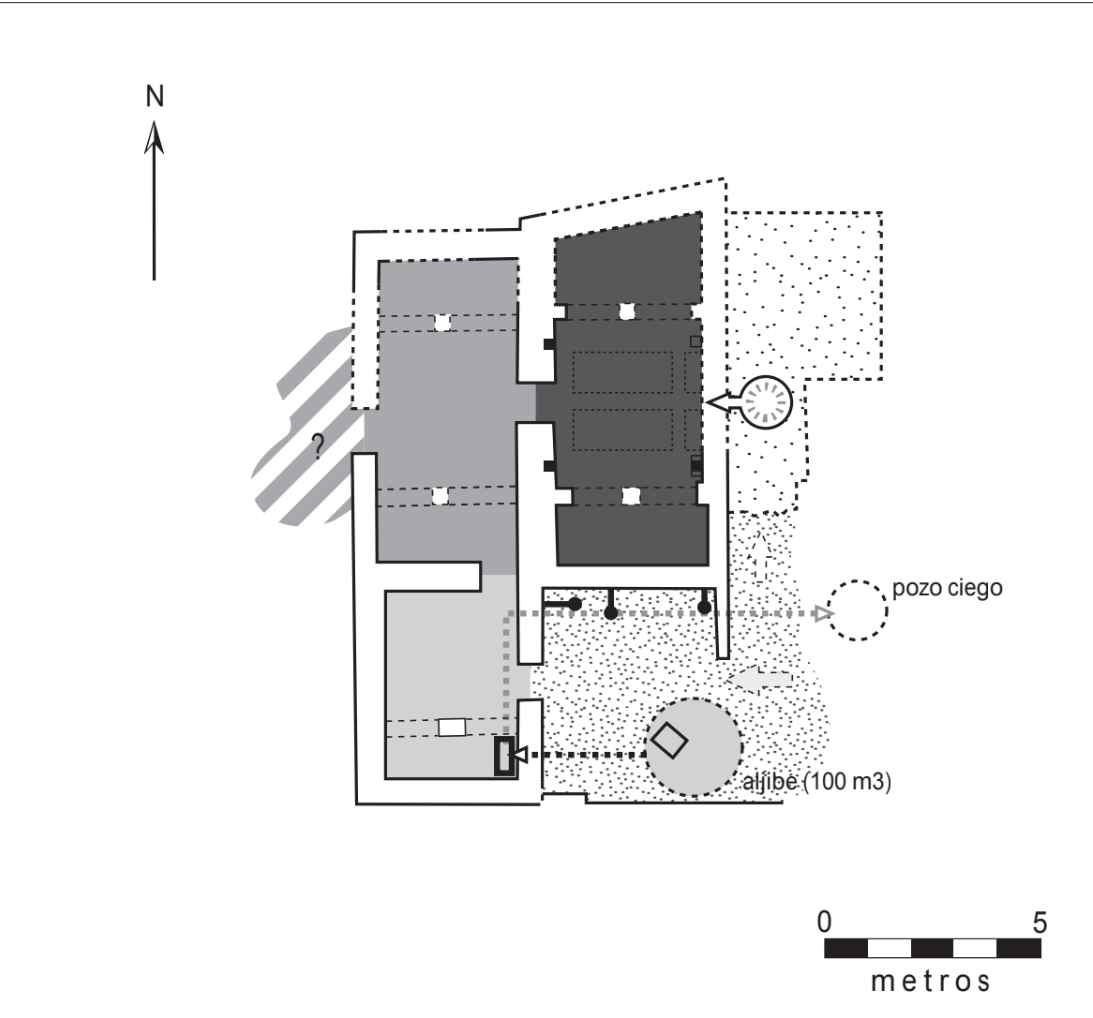

Lámina 11: Plano del baño de la Plaza de la Paz en fase I (según Hita Ruiz y Villada Paredes 2006a: 51 y 56).

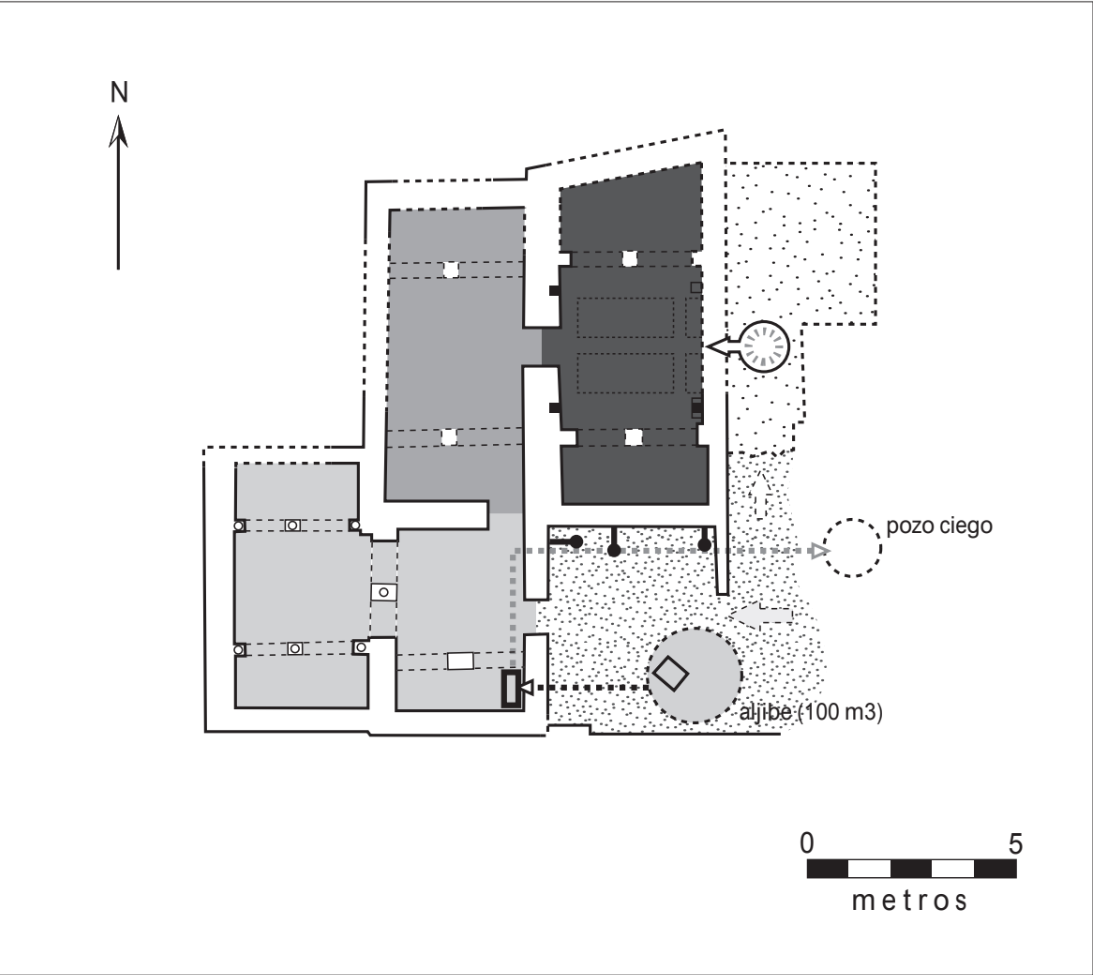

Lámina 12: Plano del baño de la Plaza de la Paz en fase II (según Hita Ruiz y Villada Paredes 2006a: 51 y 56).

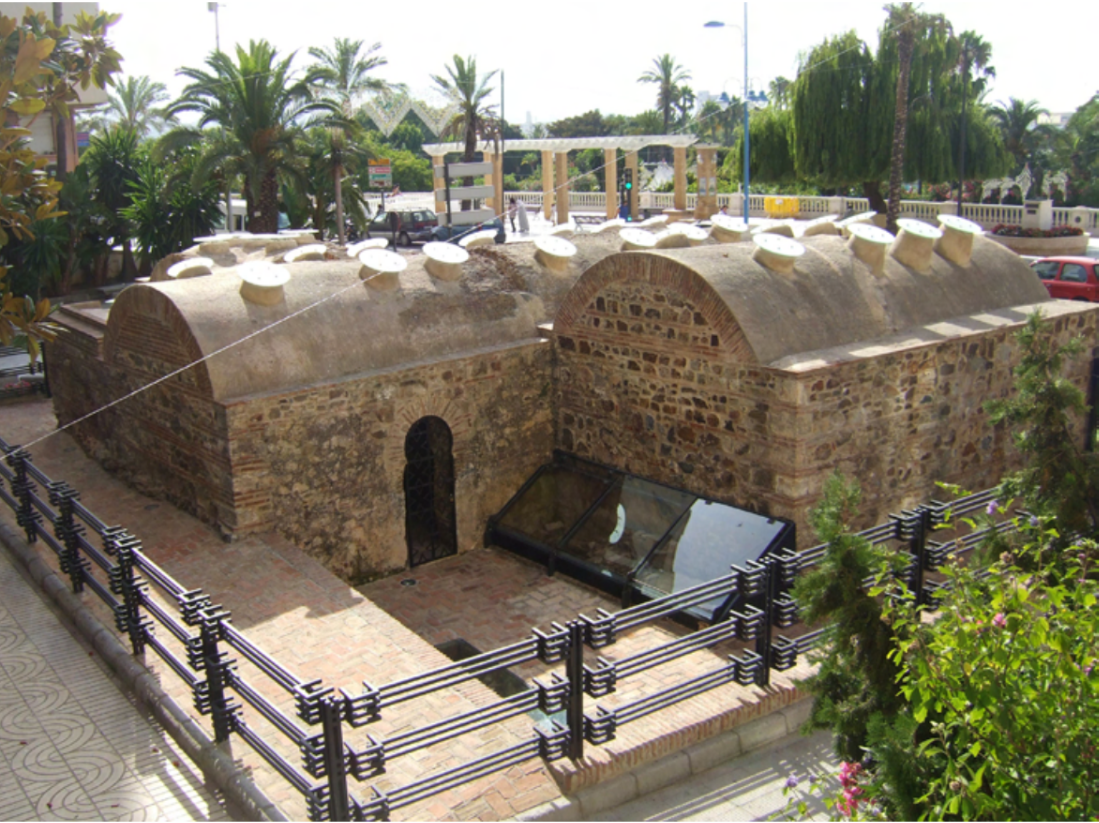

Lámina 13: Vista del patio del baño de la Plaza de la Paz después de la rehabilitación.

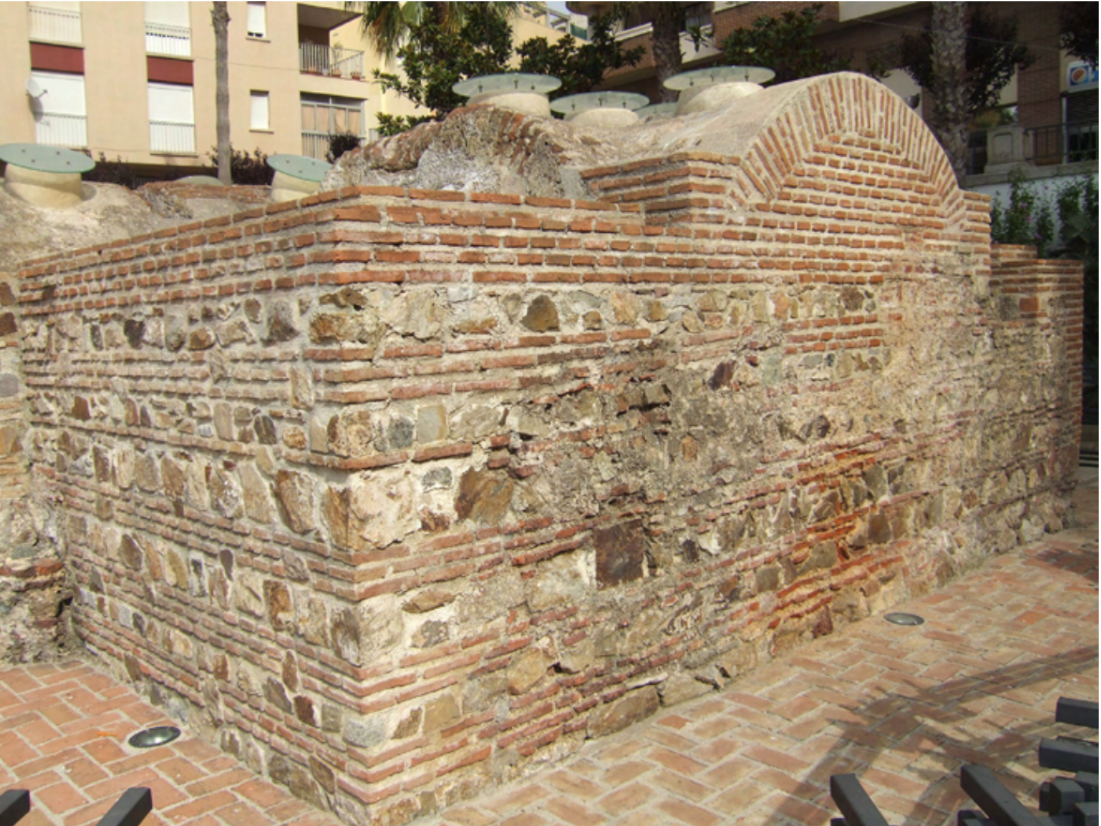

Lámina 14: Vista exterior del módulo meriní del baño de la Plaza de la Paz.

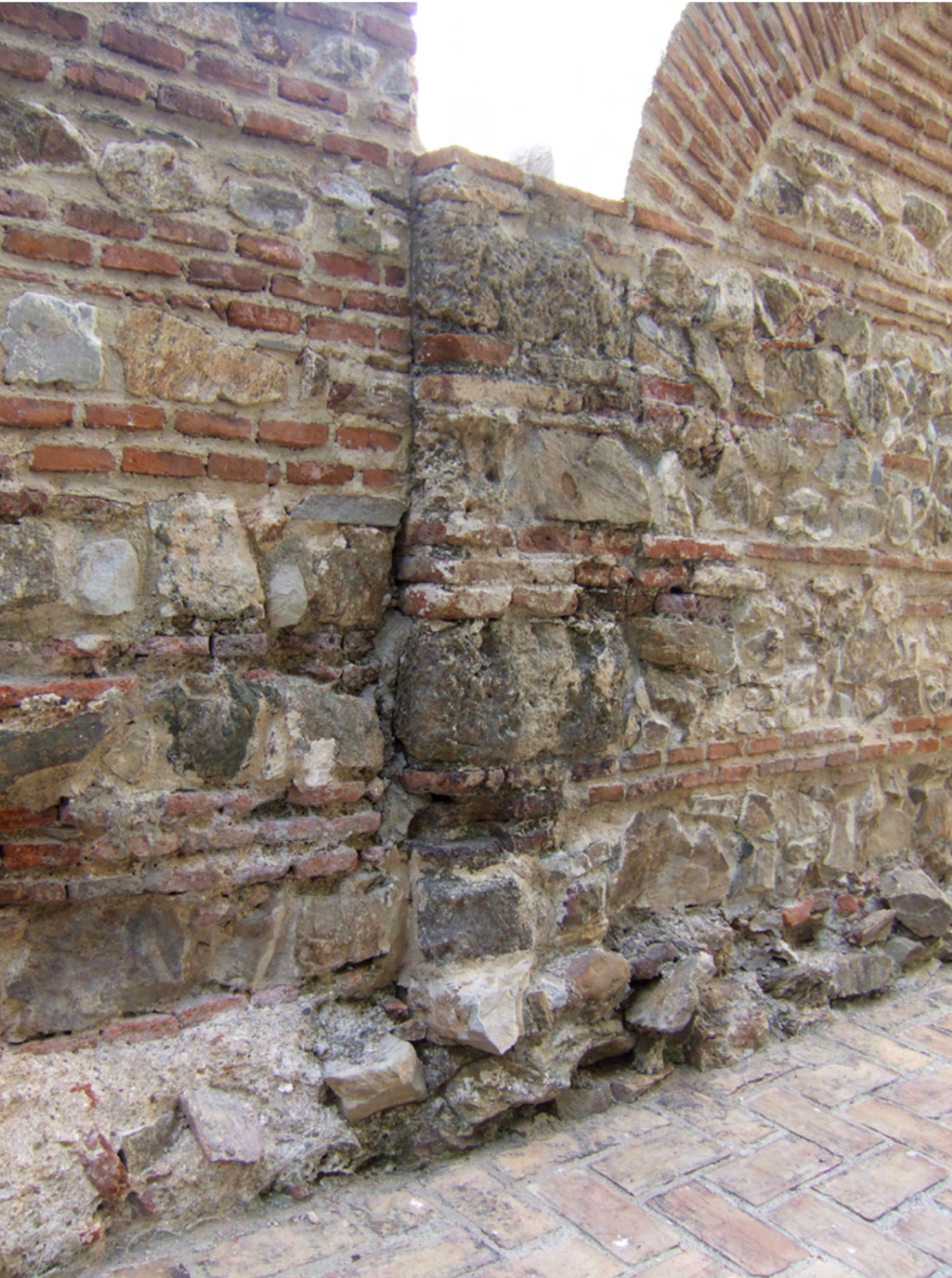

Lámina 15: Vista exterior del módulo meriní que se apoya contra la sala fría de época almohade en el baño de la Plaza de la Paz.

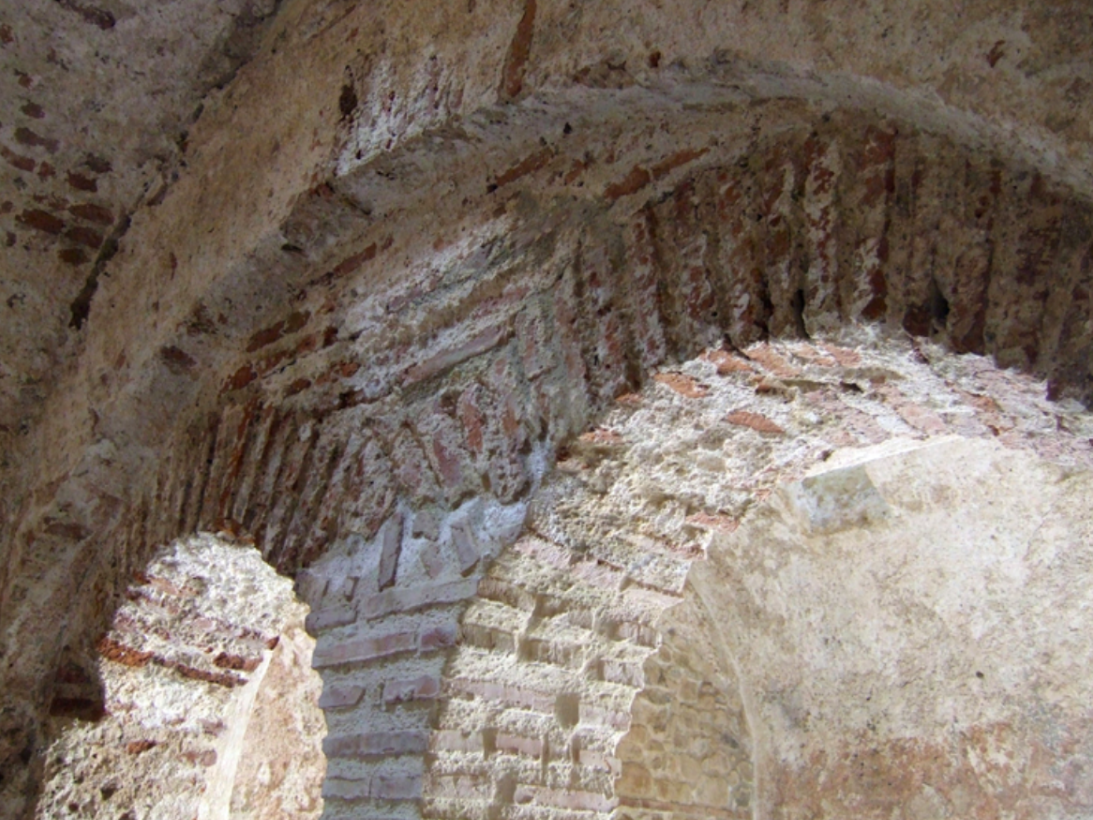

Lámina 16: Vista interior del módulo meriní que se apoya contra la sala fría de época almohade en el baño de la Plaza de la Paz. Colocación de un doble arco de herradura para pasar al espacio de la ampliación.

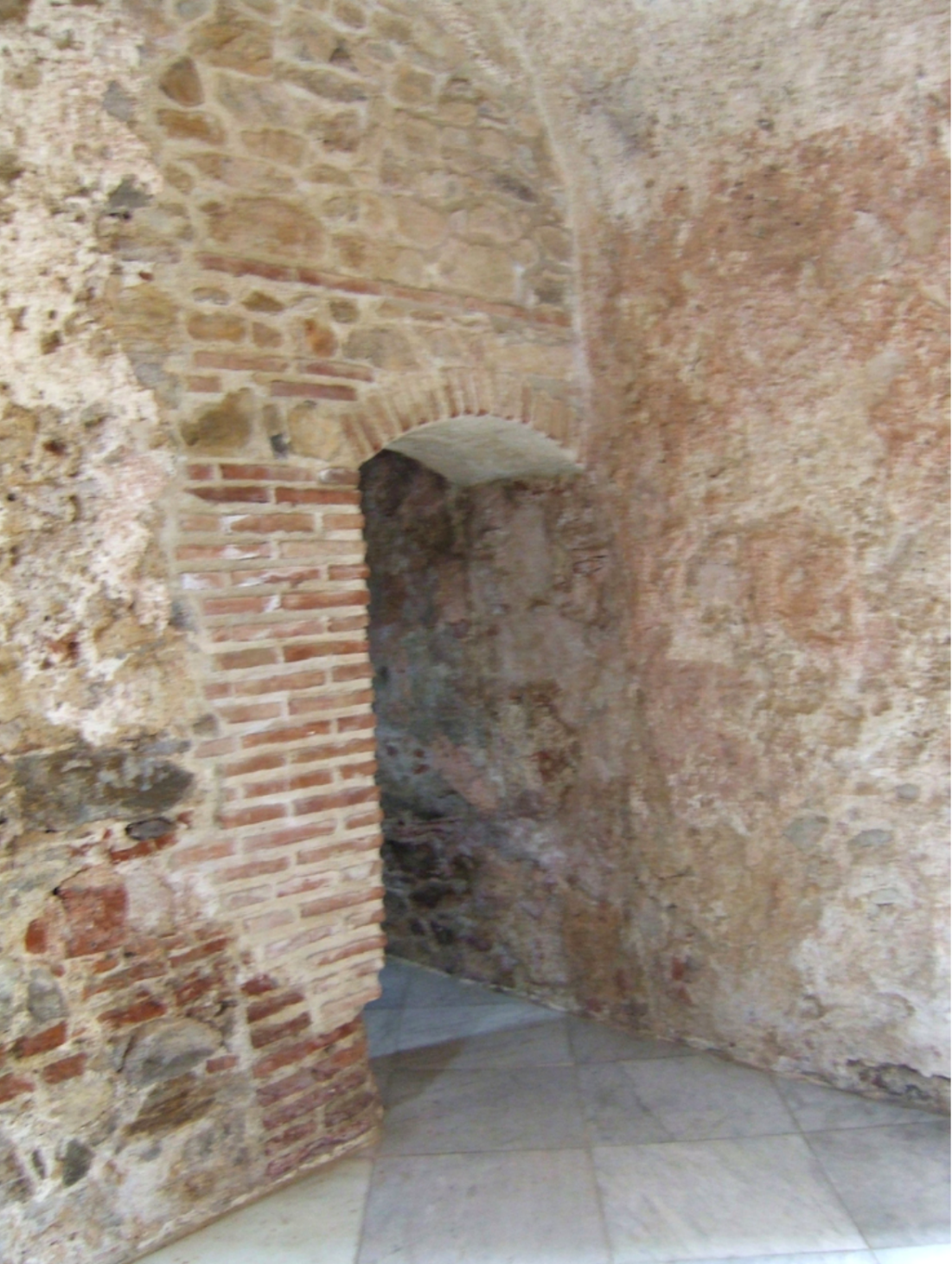

Lámina 17: Vista de la puerta que permite el acceso a la sala templada. Se conserva en ladrillo la parte baja de la jamba de la puerta original.
Lámina 18: Vista de una puerta en la sala templada que permitía quizás el acceso a un anexo desconocido.

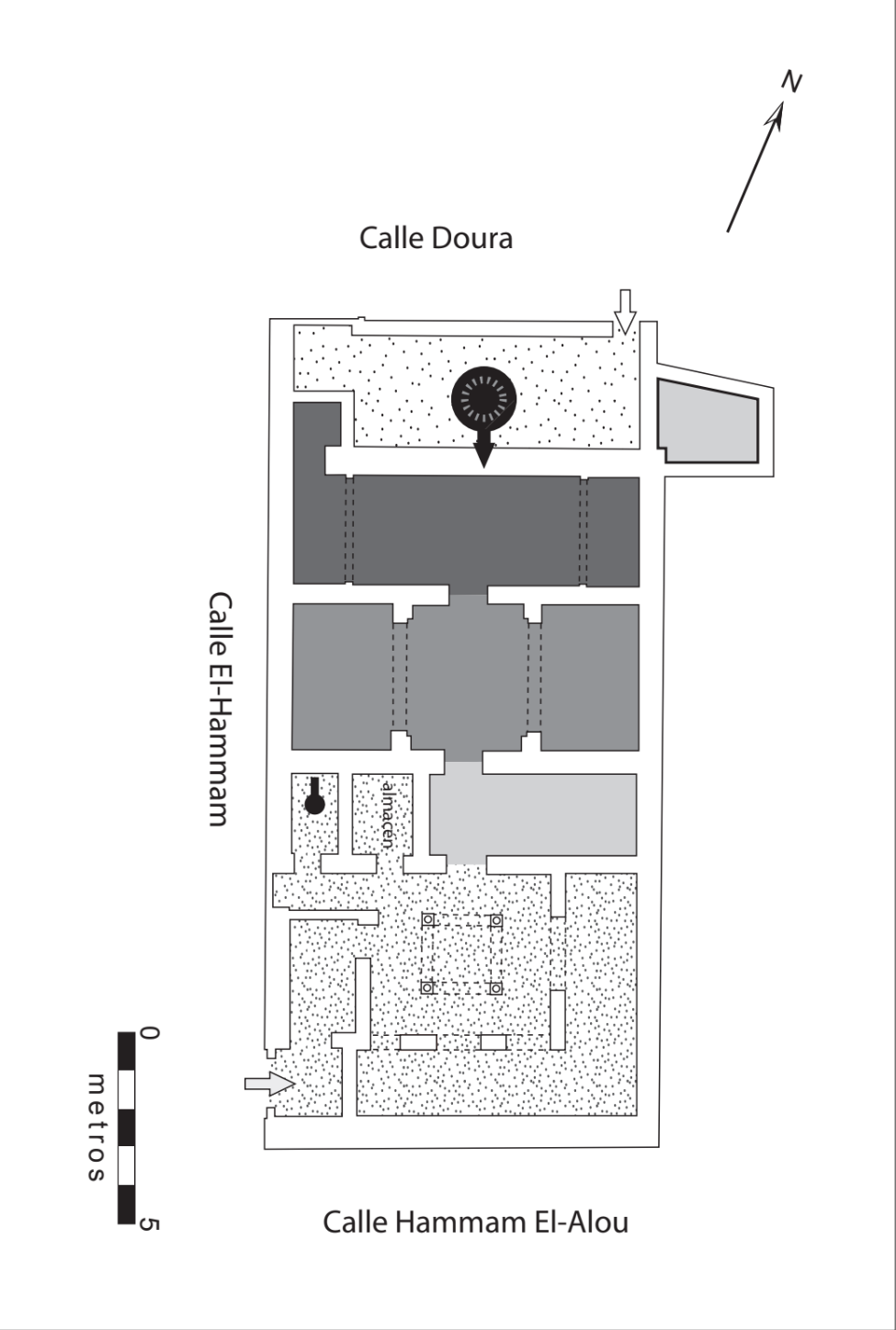

Lámina 19: Plano del baño de “El Alou” en Rabat, Marruecos (según Terrasse 1950: fig. 3).

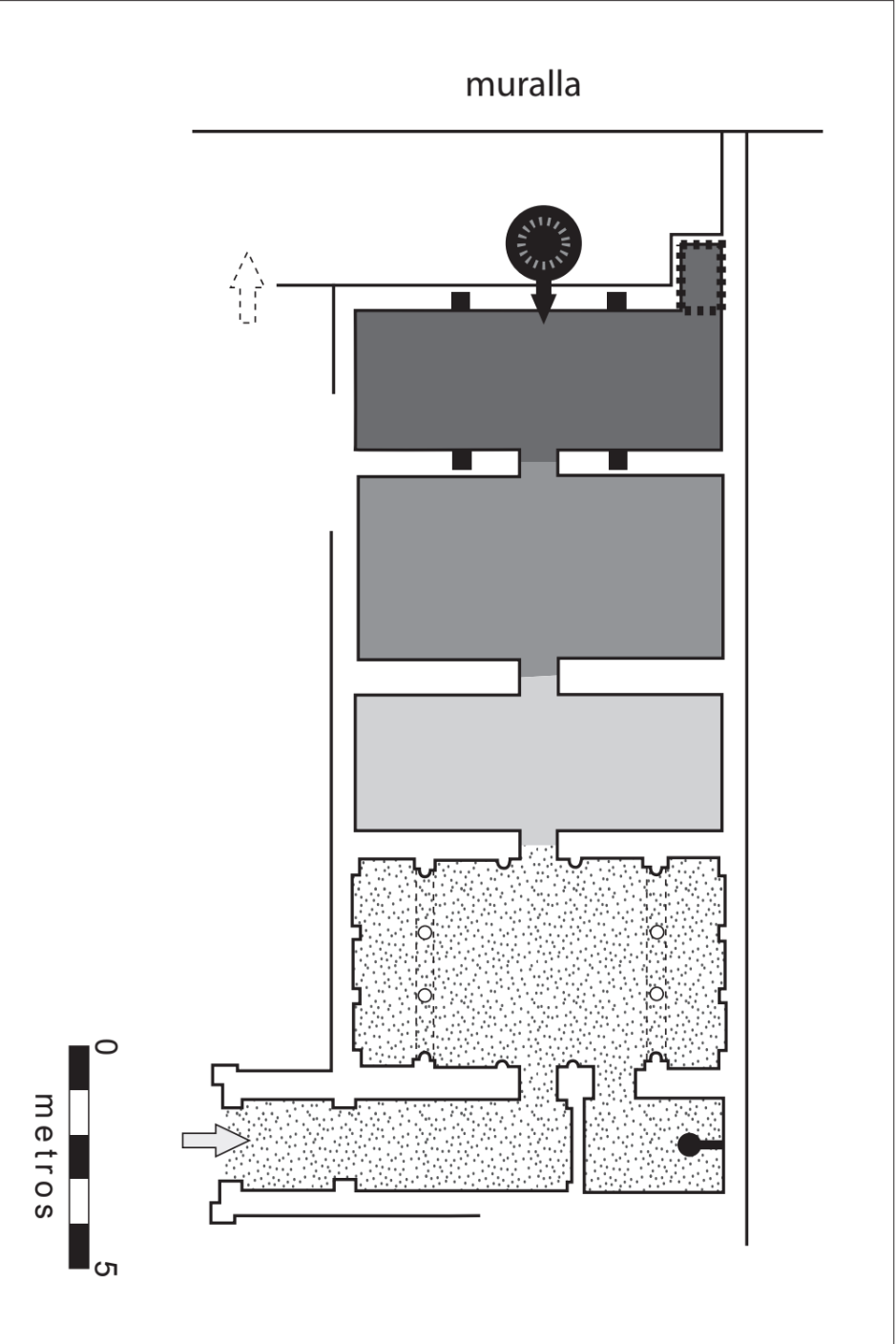

Lámina 20: Plano del baño meriní de “Chella” en Rabat, Marruecos (según Pauty 1944: fig. 10). El dibujo no tiene la dirección del norte al origen.

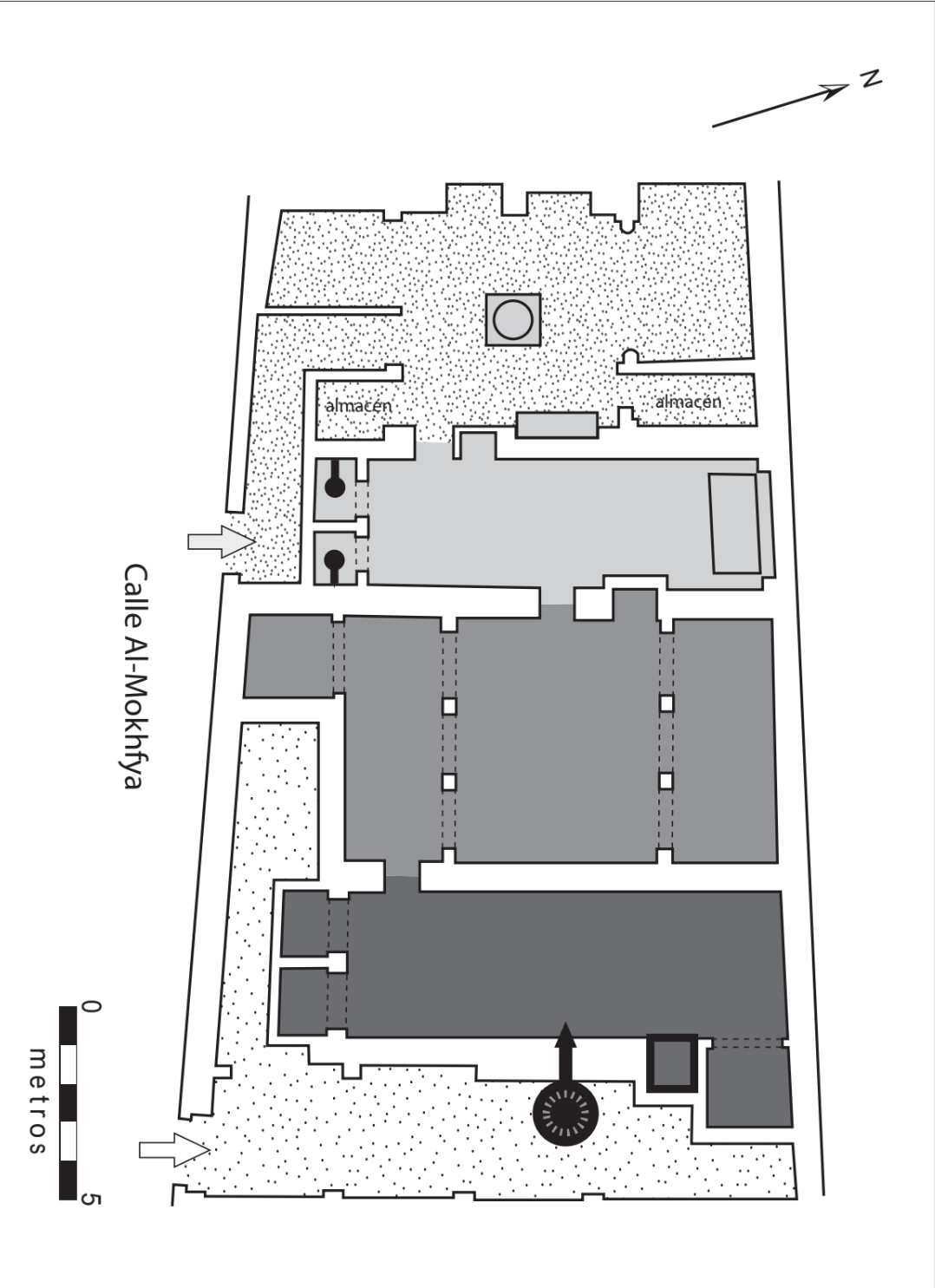

Lámina 21: Plano del baño de “Al-Mokhfiya” en la medina de Fez, Marruecos (según Terrasse 1950: fig. 5).

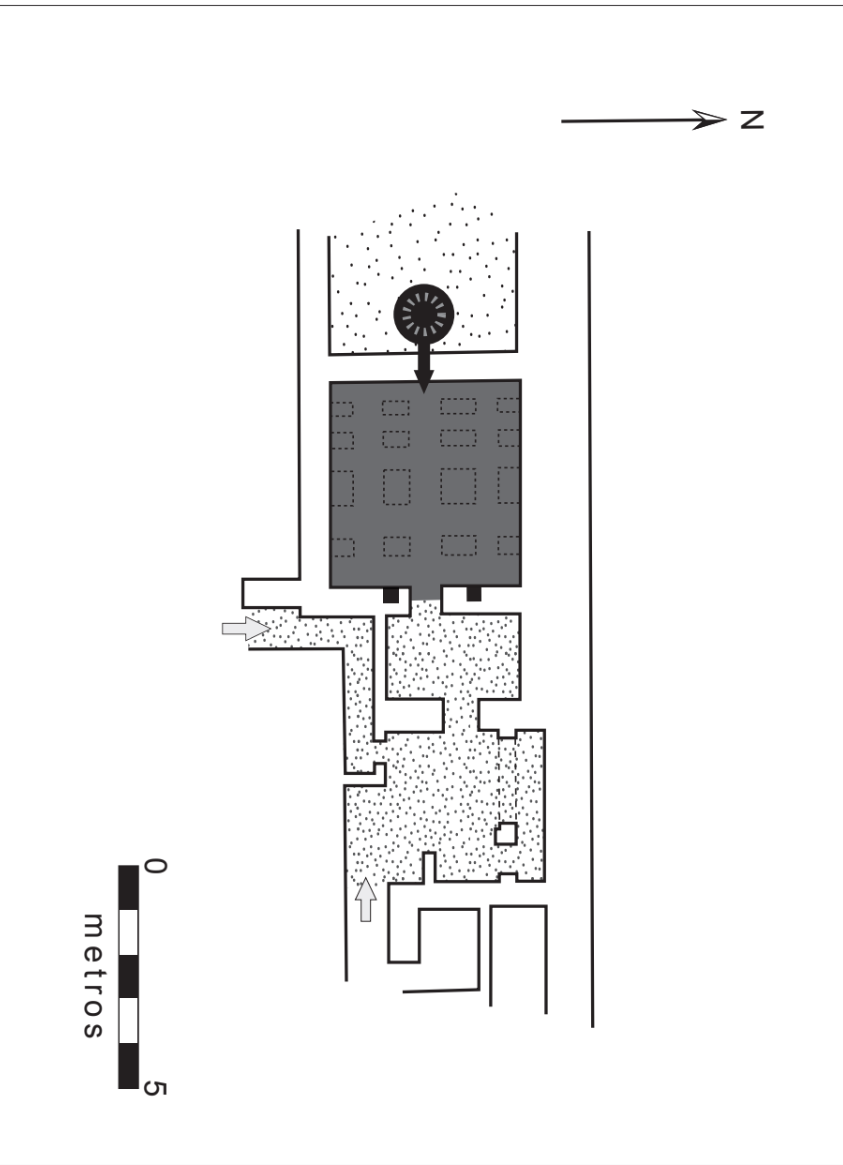

Lámina 22: Plano del baño de Oujda en Marruecos (según Beaulaincourt et Saladin 1910: fig. 4). El dibujo no tiene la dirección del norte al origen.
Lámina 23: Plano del pequeño baño del Qaṣr al-Baḥr en la fortaleza del Banū Hammād en Argelia (según Golvin 1965: fig. 11).

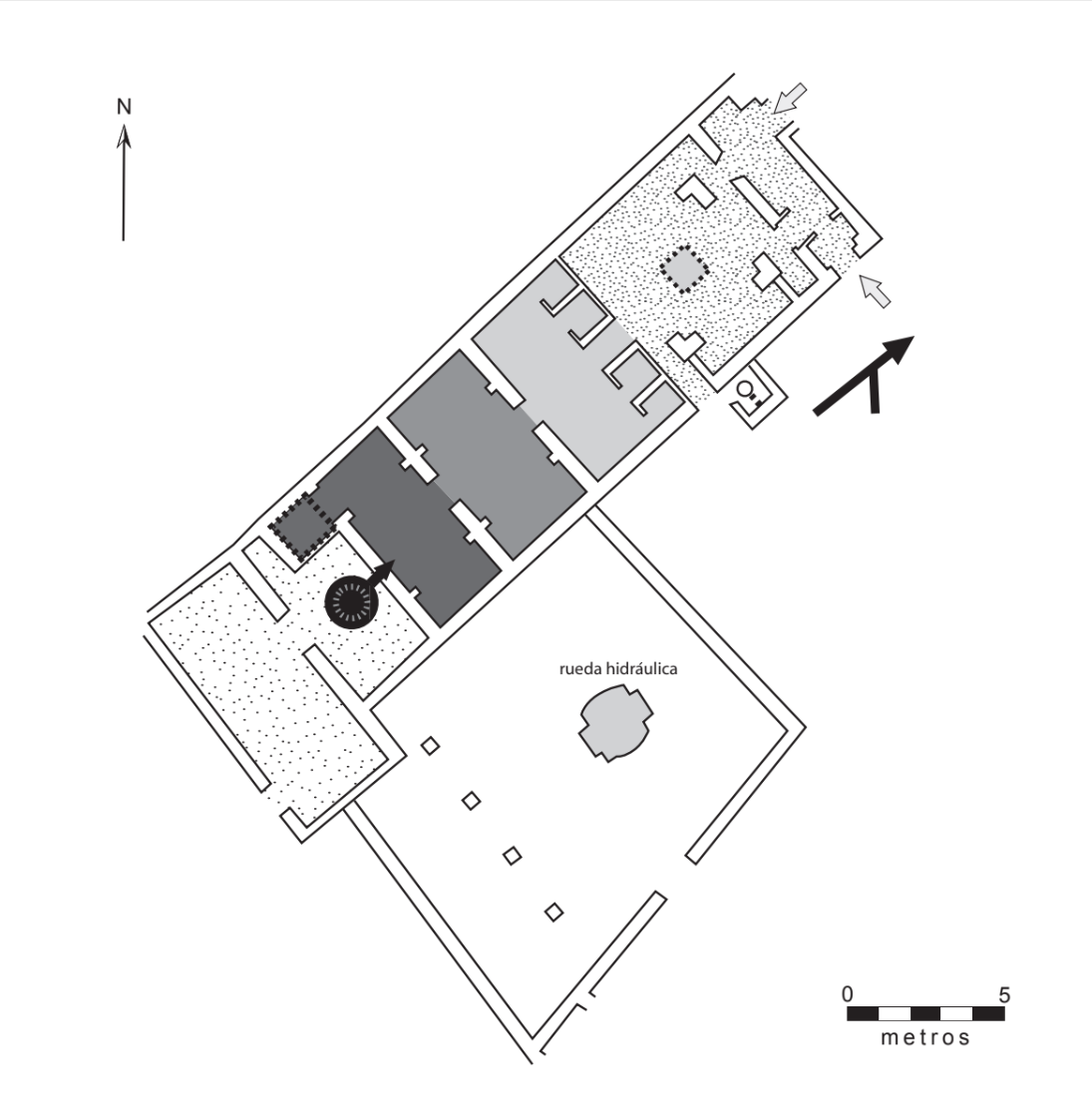

Lámina 24: Plano del baño del Qaṣr al-Ṣaġīr en el norte de Marruecos (según Redman 1986: fig. 3.14).
Lámina 25: Plano del baño de los Tintoreros en Tremecén en Argelia (según Marçais 1926: fig. 186). El dibujo no tiene la dirección del norte al origen.

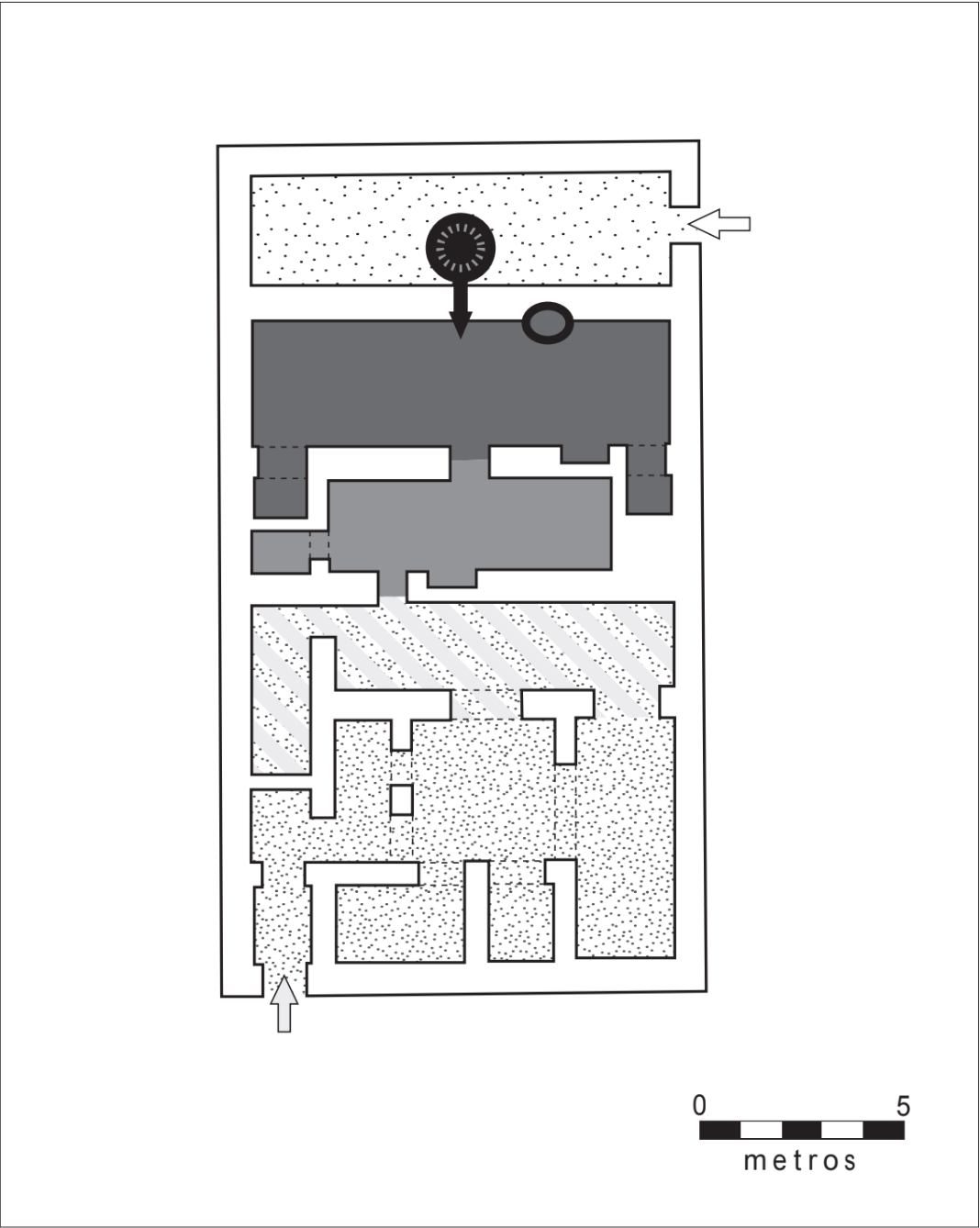

Lámina 26: Plano del baño almorávide en la fortaleza de Zagora en el sur de Marruecos (según Meunié et Allain 1956: fig. 6).

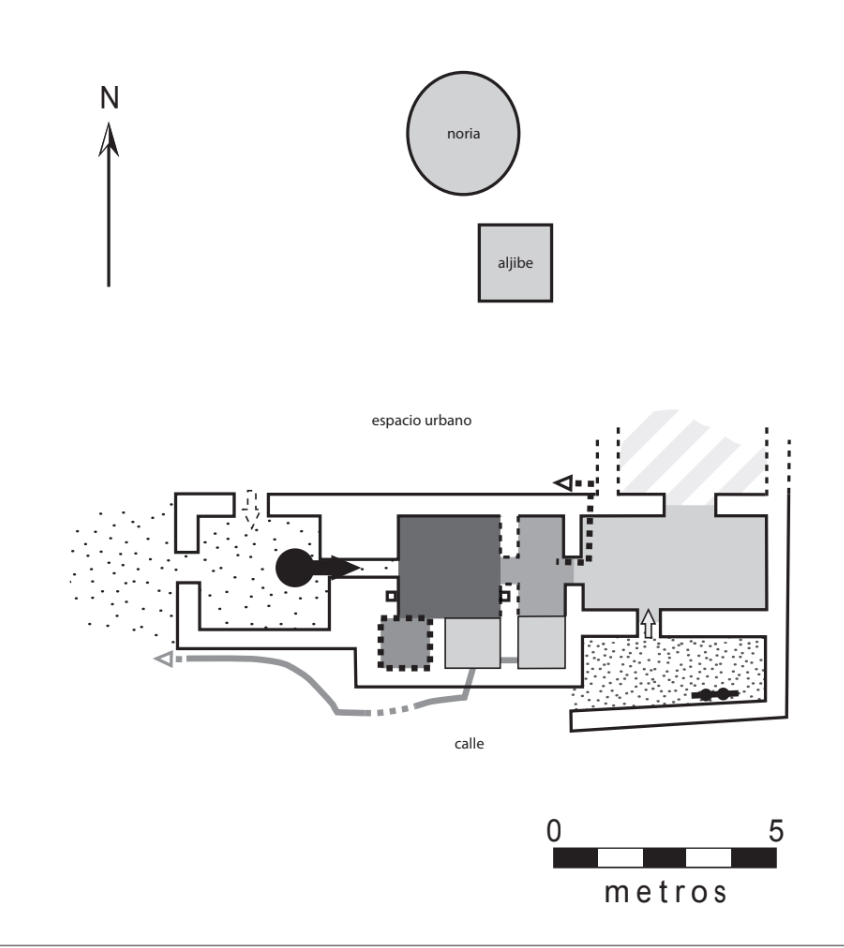

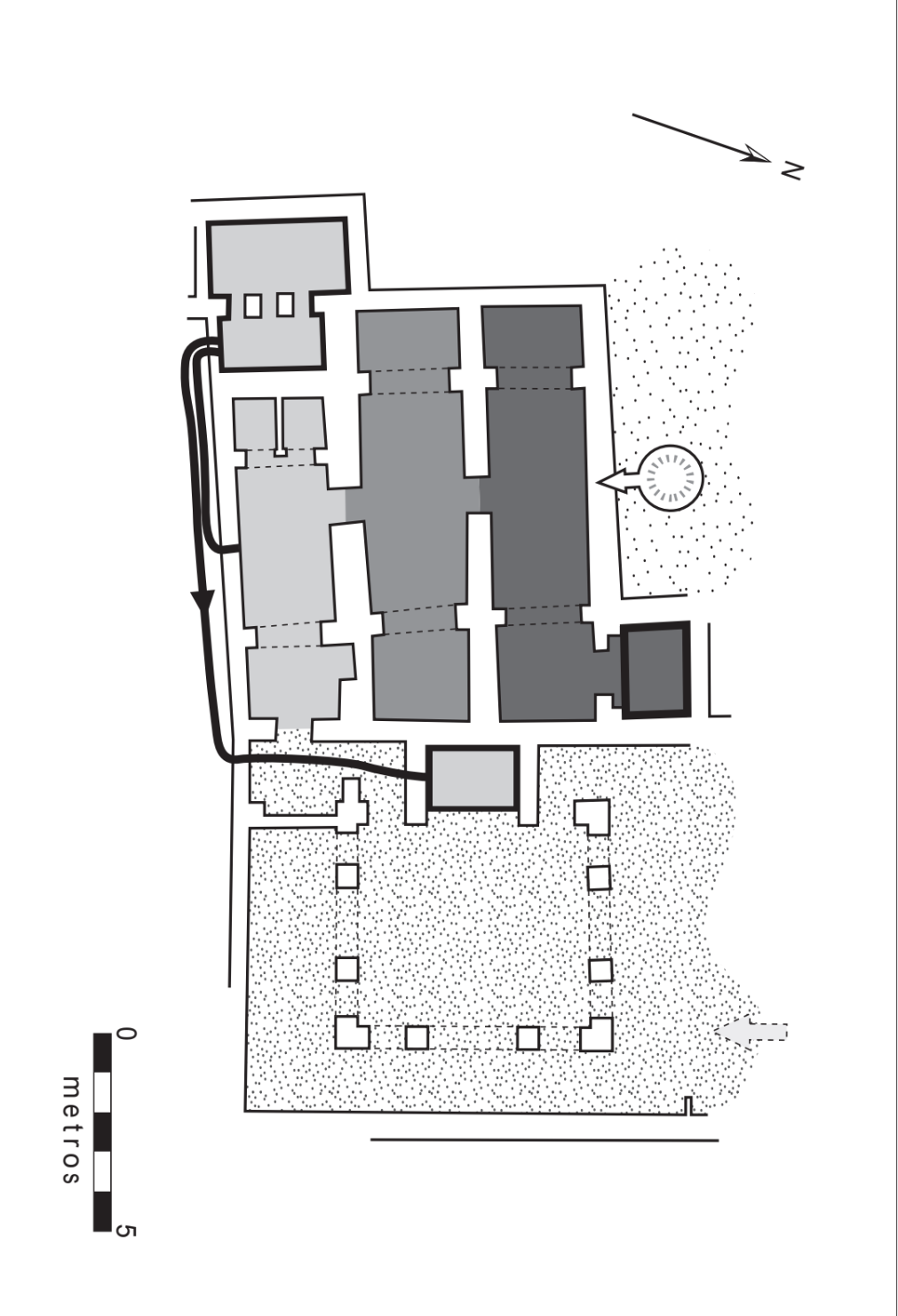

Lámina 27: Plano del baño omeya de Oreto-Zuqueca (según Garcés Tarragona y Romero Salas 2006: 217).

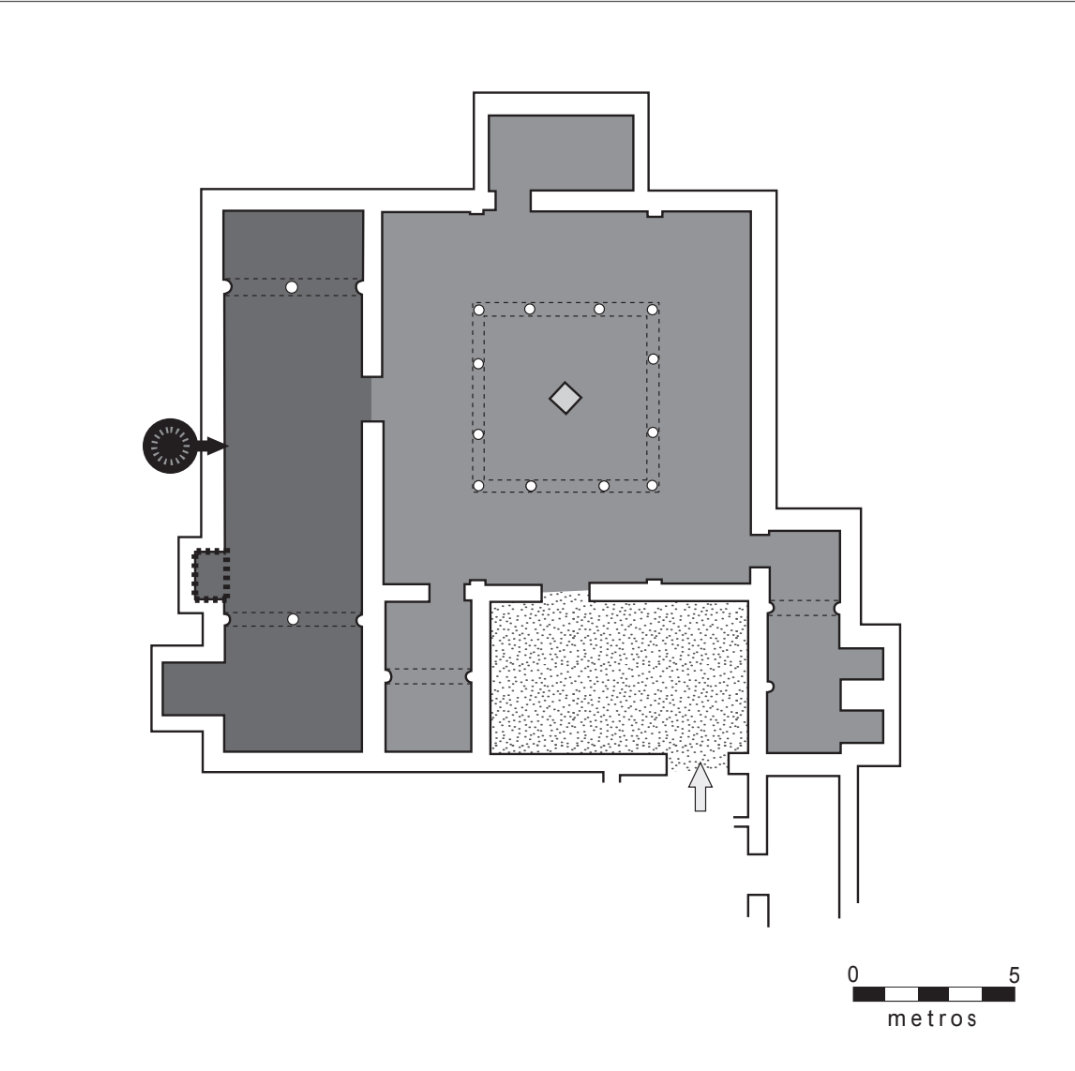

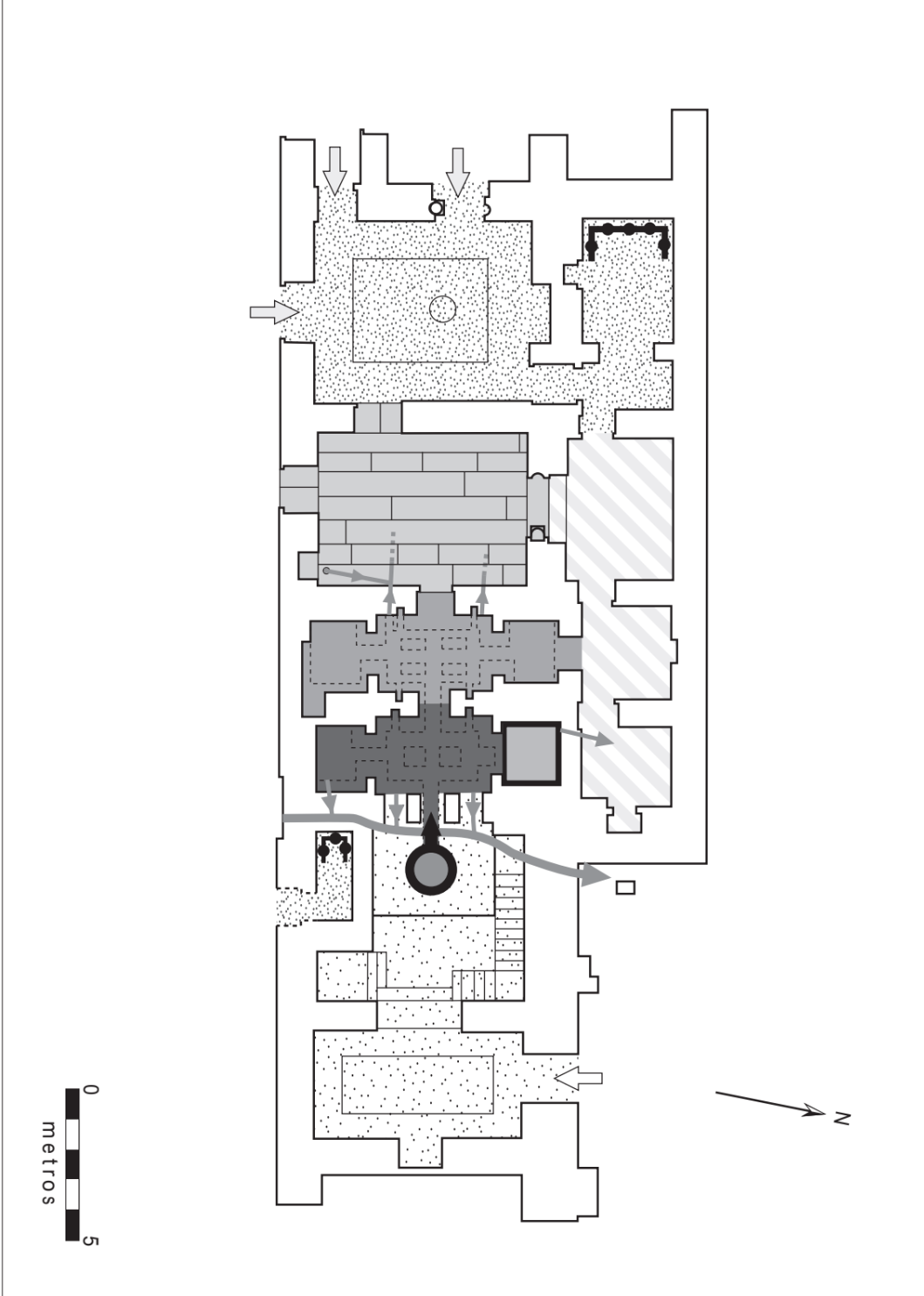

Lámina 28: Plano del baño del “Salón Rico” en Madīnat al-Zahrā’ (según Vallejo Triano 1987: fig. 1).

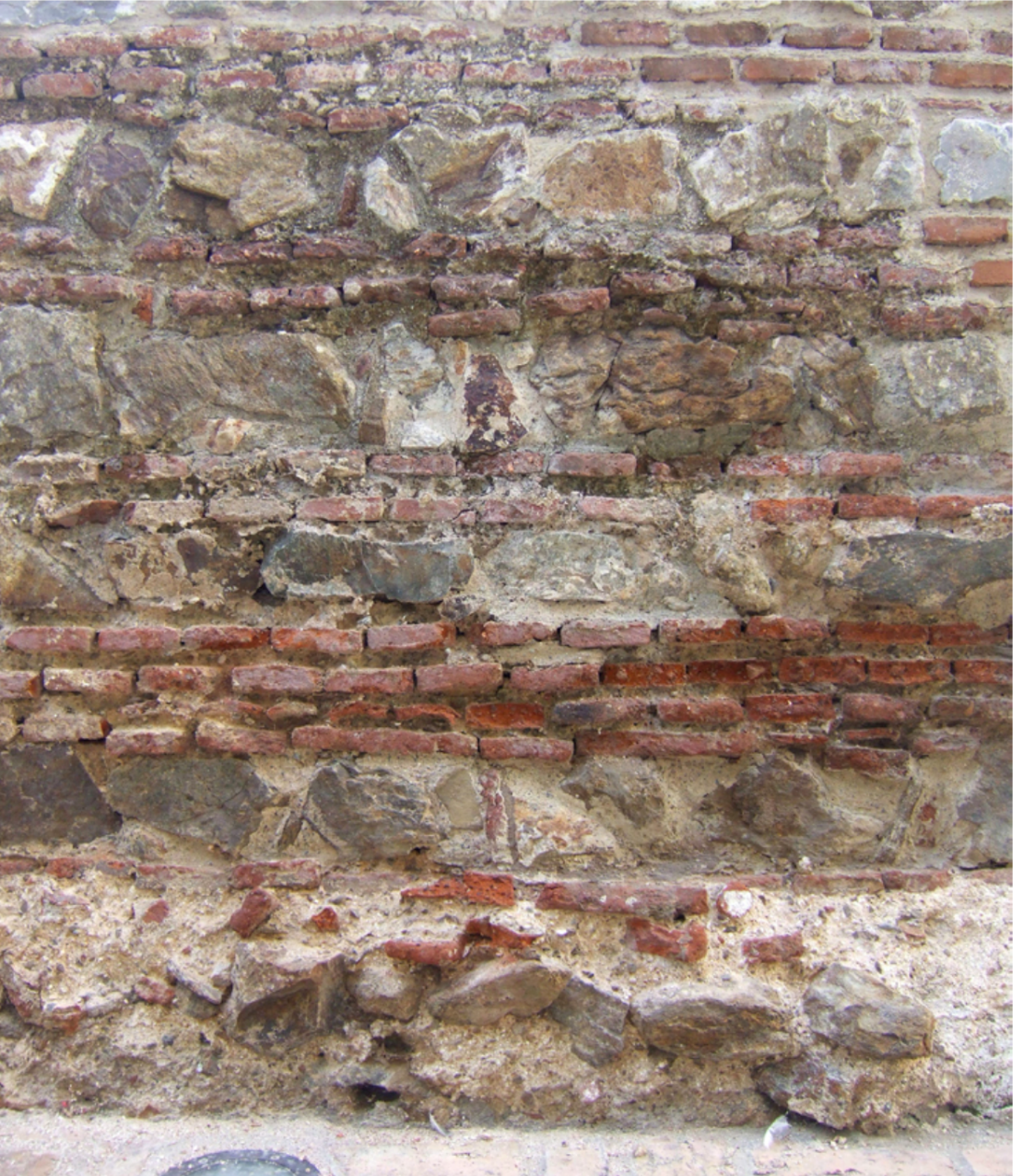

Lámina 29: Vista exterior de la fábrica del módulo de época meriní del baño de la Plaza de la Paz (pared sur).
Lámina 30: Vista exterior de la fábrica del módulo de época meriní del baño de la Plaza de la Paz (pared oeste).

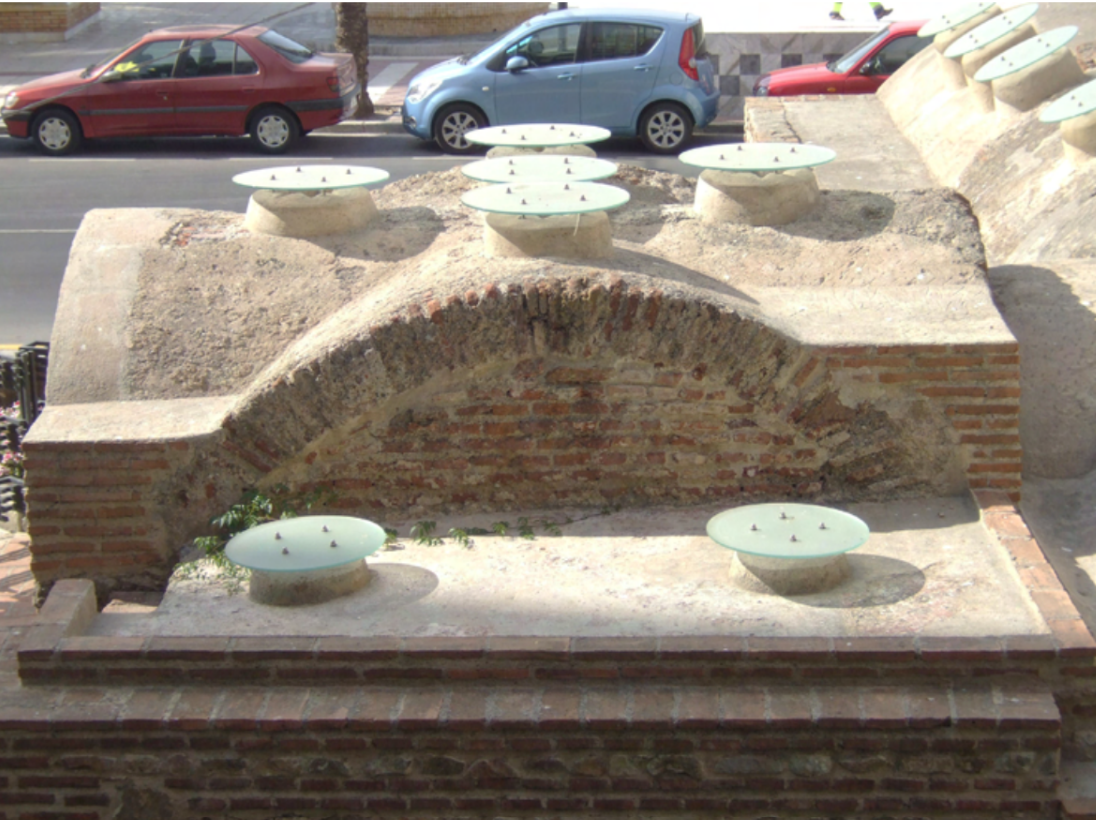

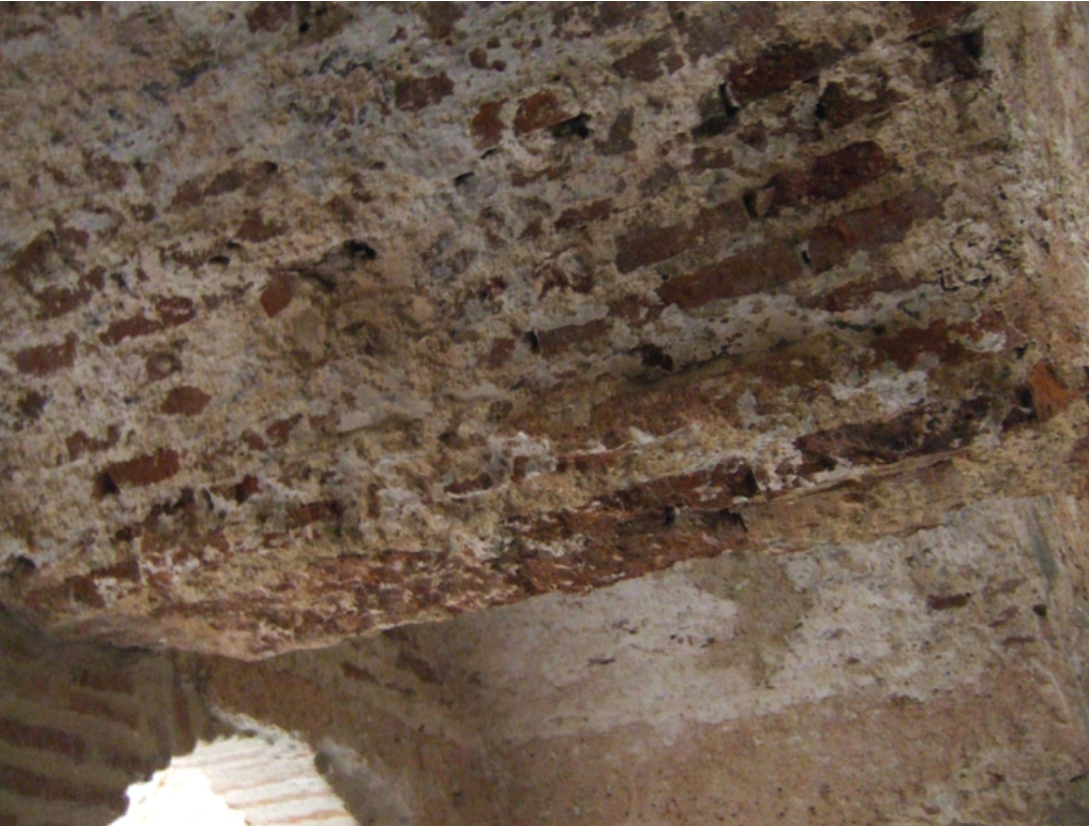

Lámina 31: Vista exterior de la bóveda de arista del módulo de época meriní.
Lámina 32: Vista de la albanega en el interior de una de las alcobas de la ampliación de época meriní en la sala fría del baño de la Plaza de la Paz.

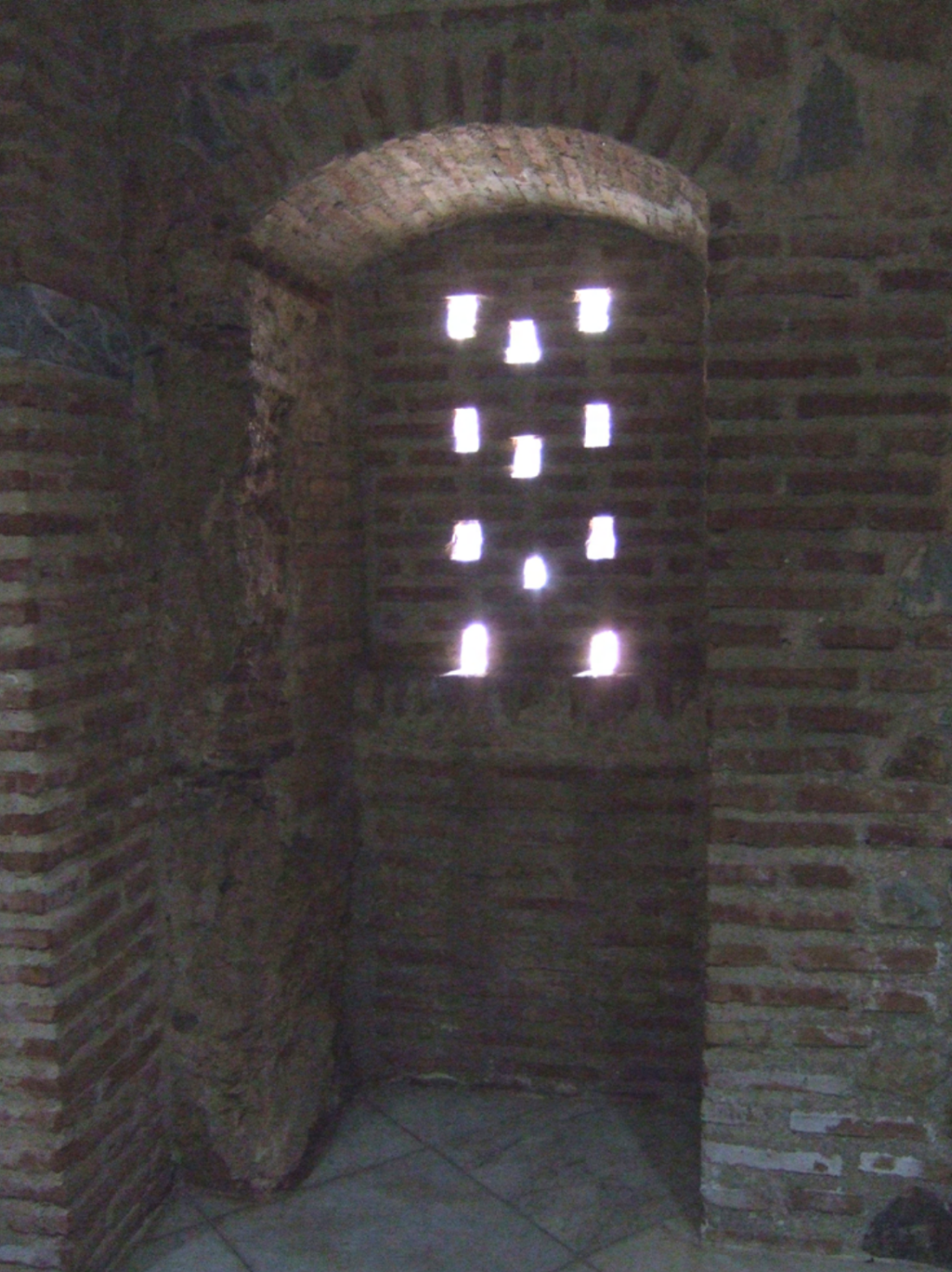

Lámina 33: Vista de las ranuras de la puerta que da acceso a la sala caliente en el baño de la Plaza de la Paz.

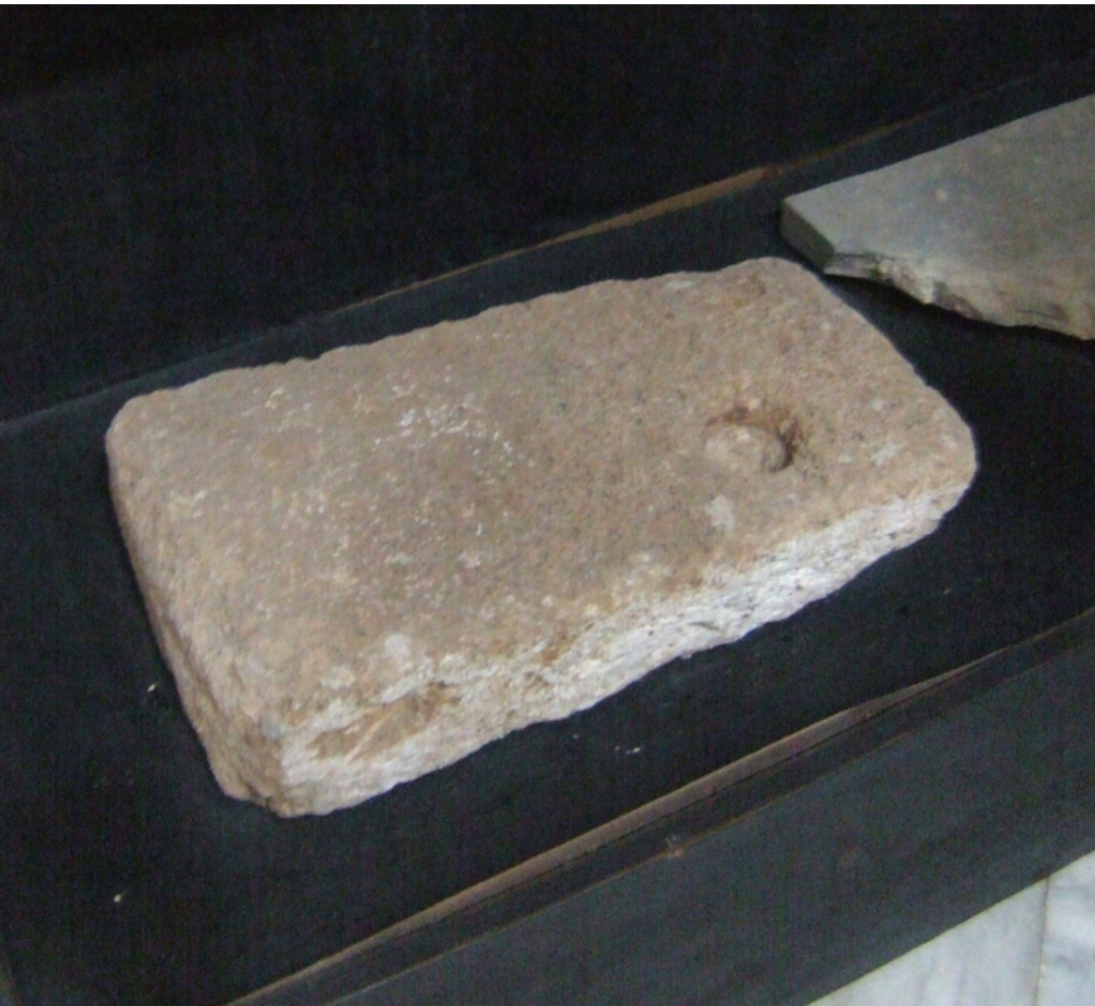

Lámina 34: Umbral de puerta con chumacera. Esta piedra fue descubierta durante la excavación del baño de la Plaza de la Paz.

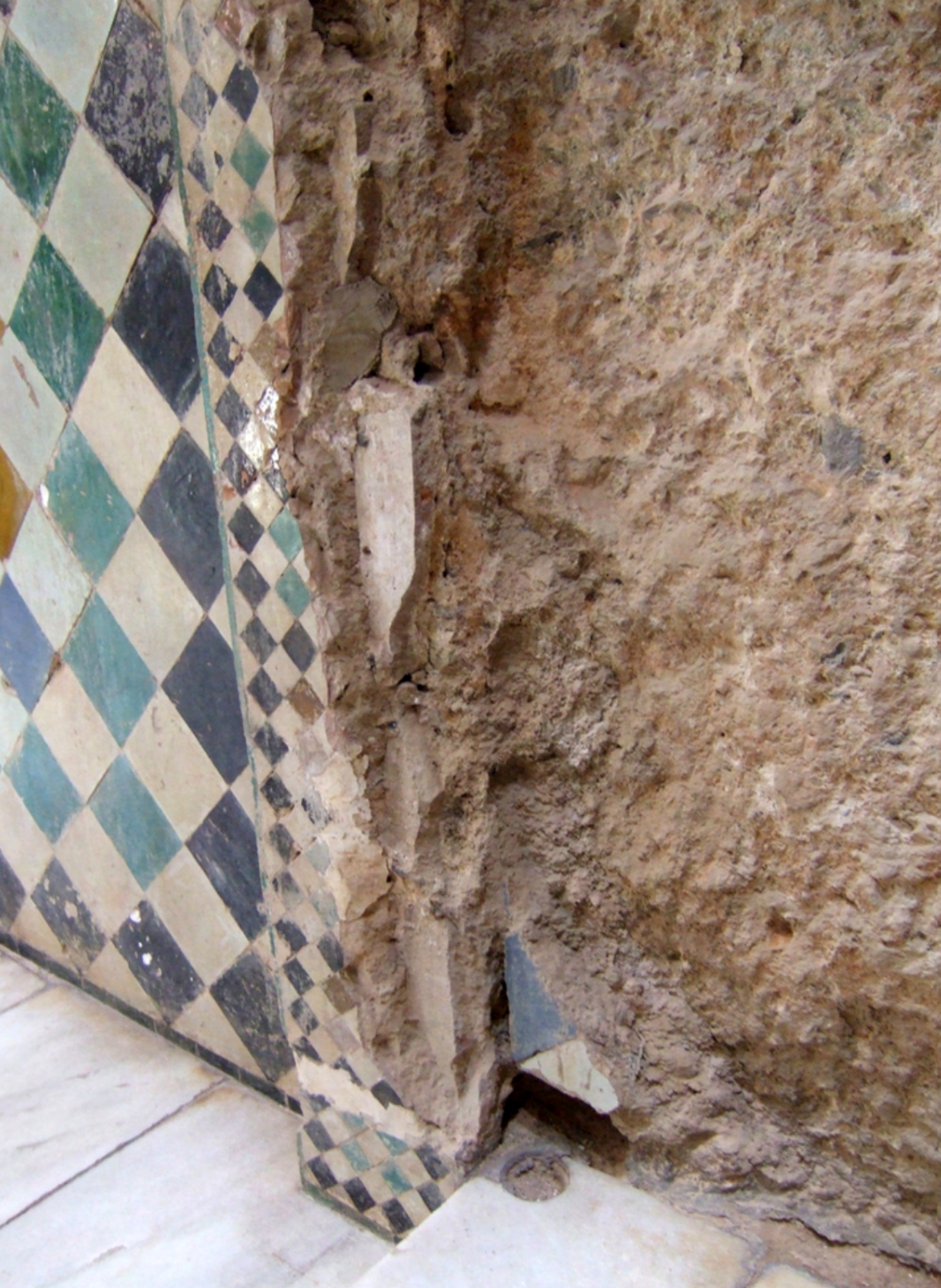

Lámina 35: Chumacera en la sala fría del baño de Comares en la Alhambra.

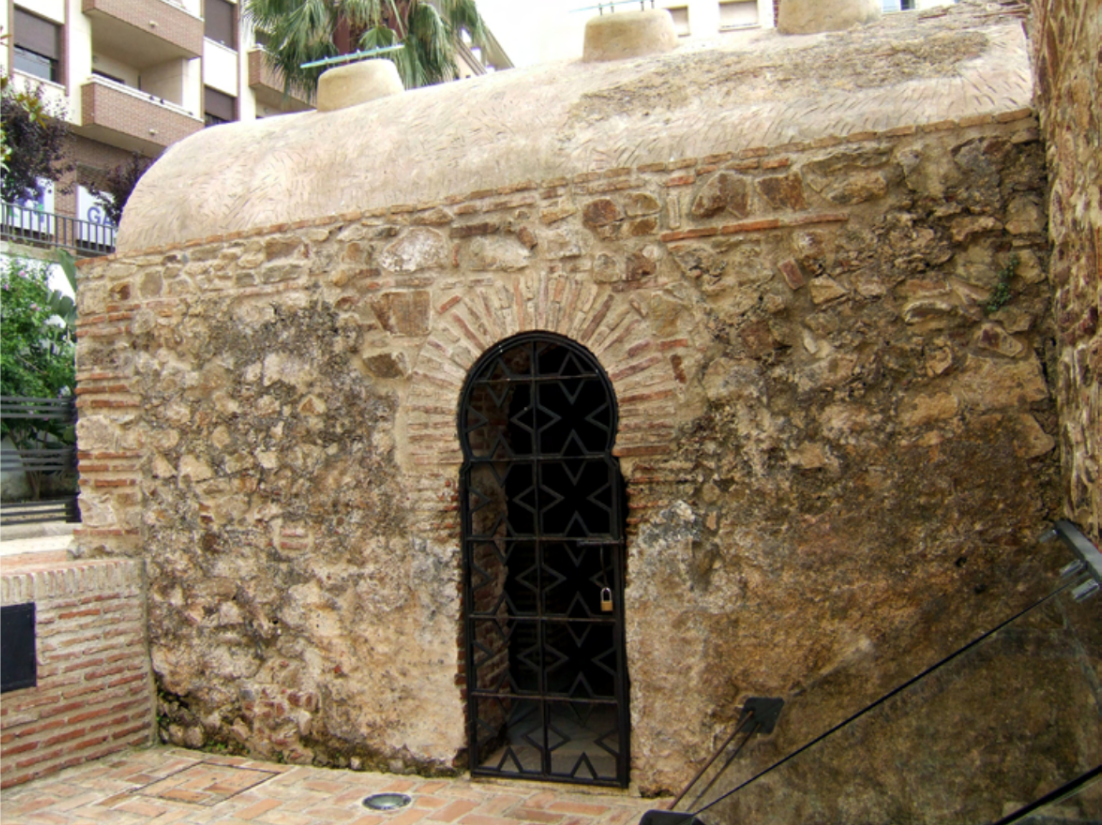

Lámina 36: Arco de herradura de la puerta que da acceso a la sala fría desde el patio-vestuario en el baño de la Plaza de la Paz.

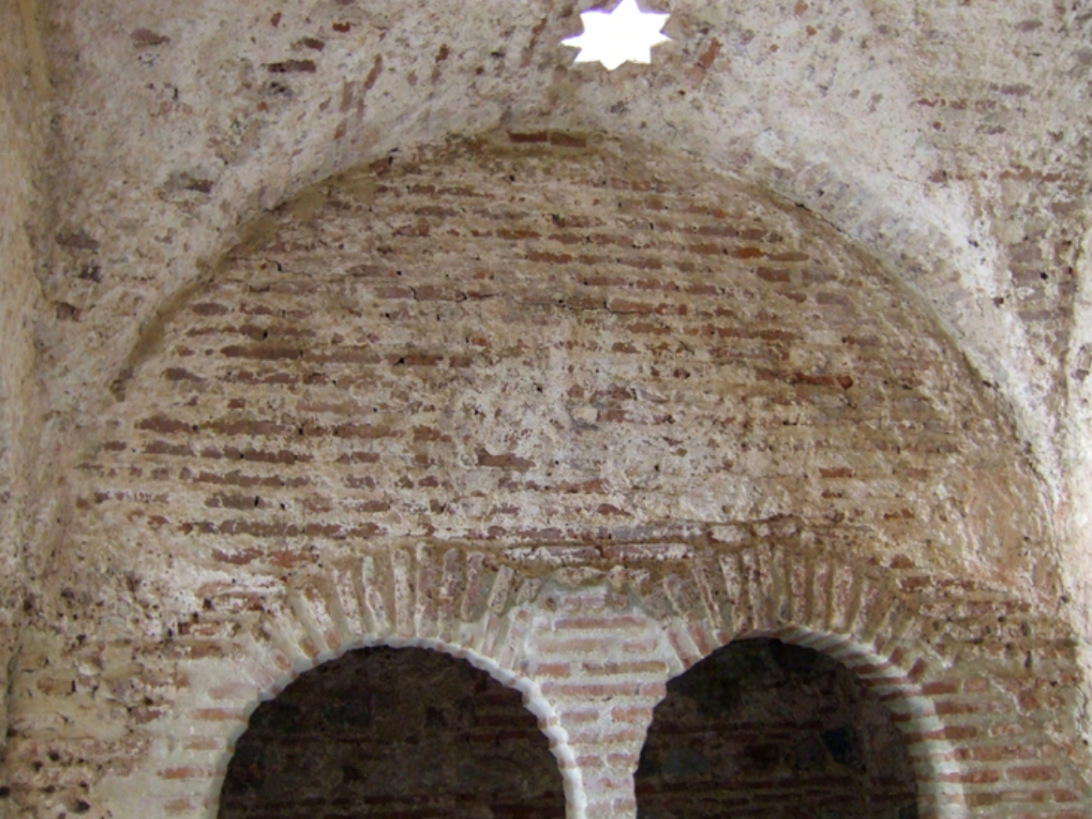

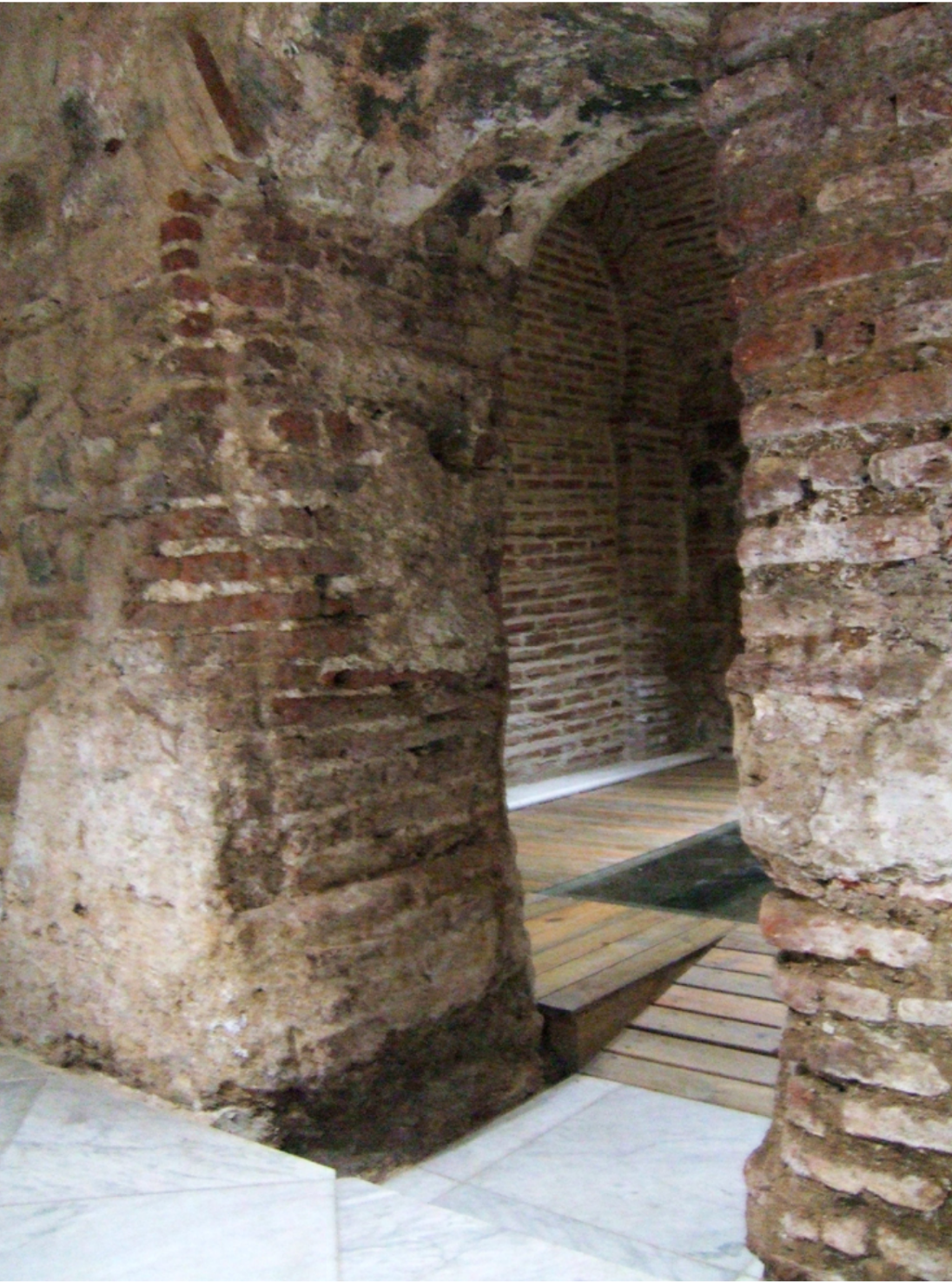

Lámina 37: Arcos de herradura y pared de ladrillo que separa el espacio central de la alcoba en la ampliación meriní del baño de la Plaza de la Paz (sala fría).

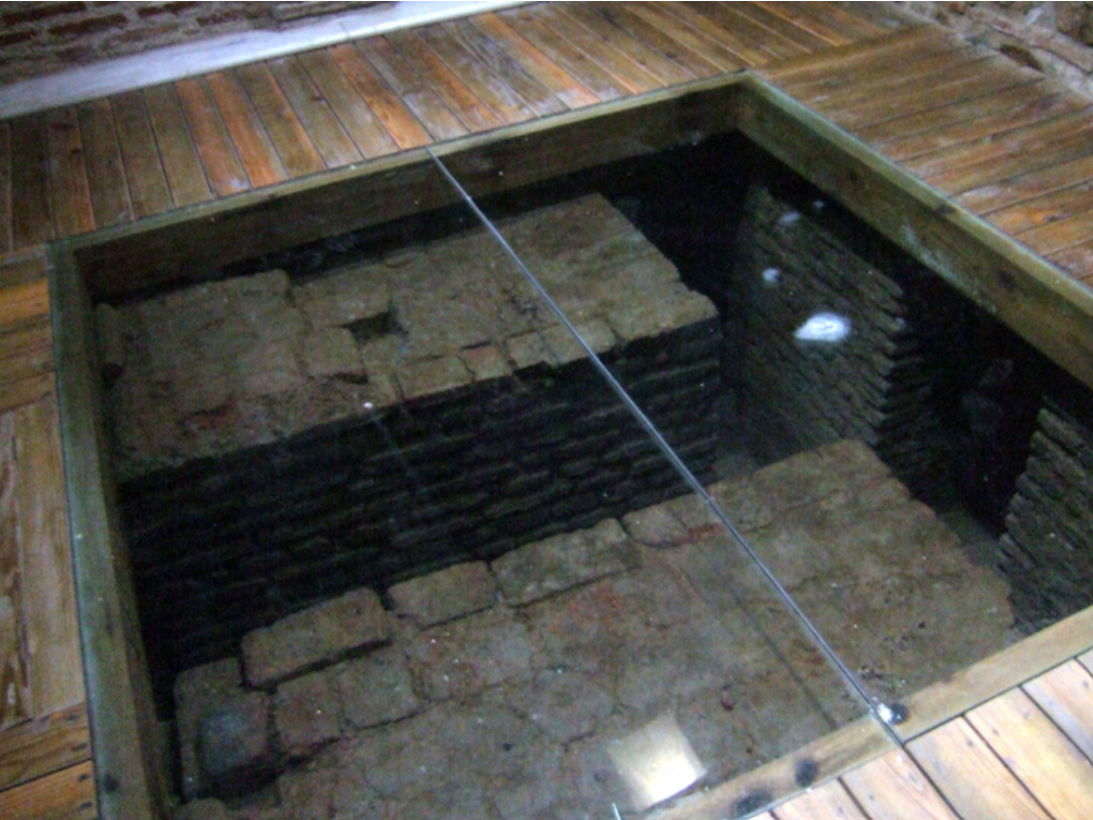

Lámina 38: Hipocausto de la sala caliente. Estos masivos pilares de ladrillo sostenían el suelo de la sala.
Lámina 39: Una de las tres chimeneas de la sala caliente constituida por atanores.

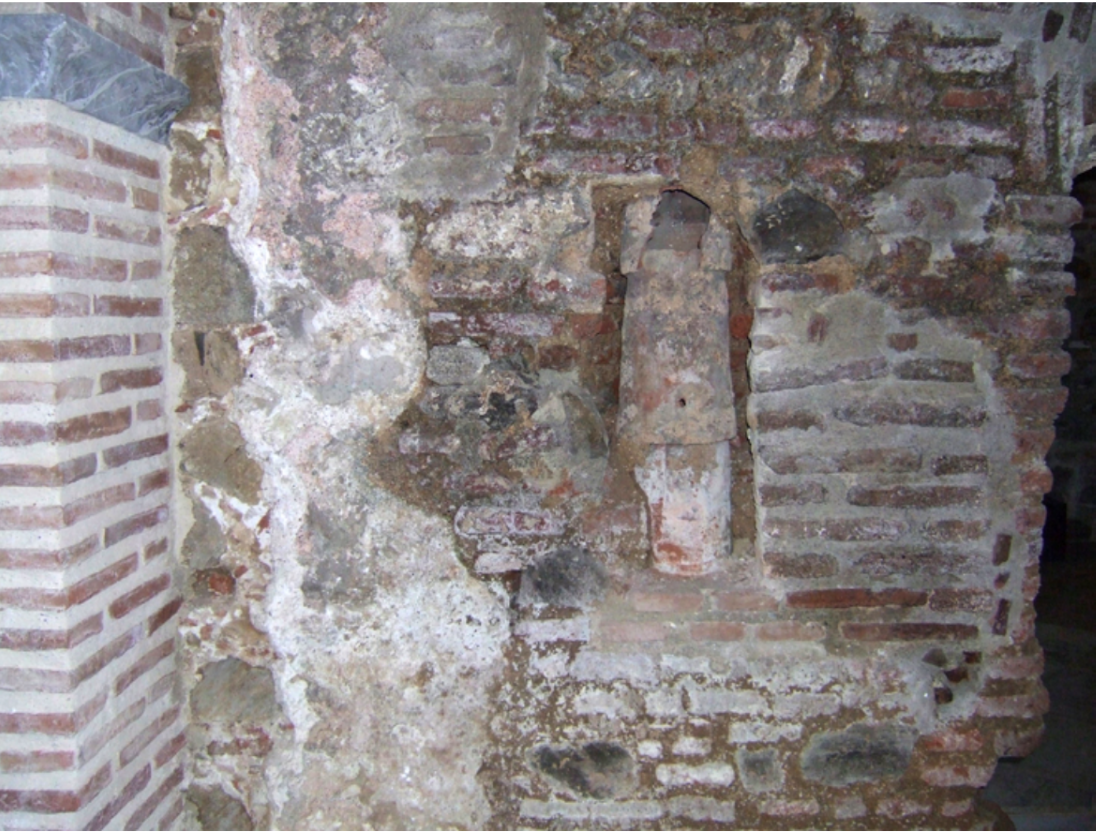

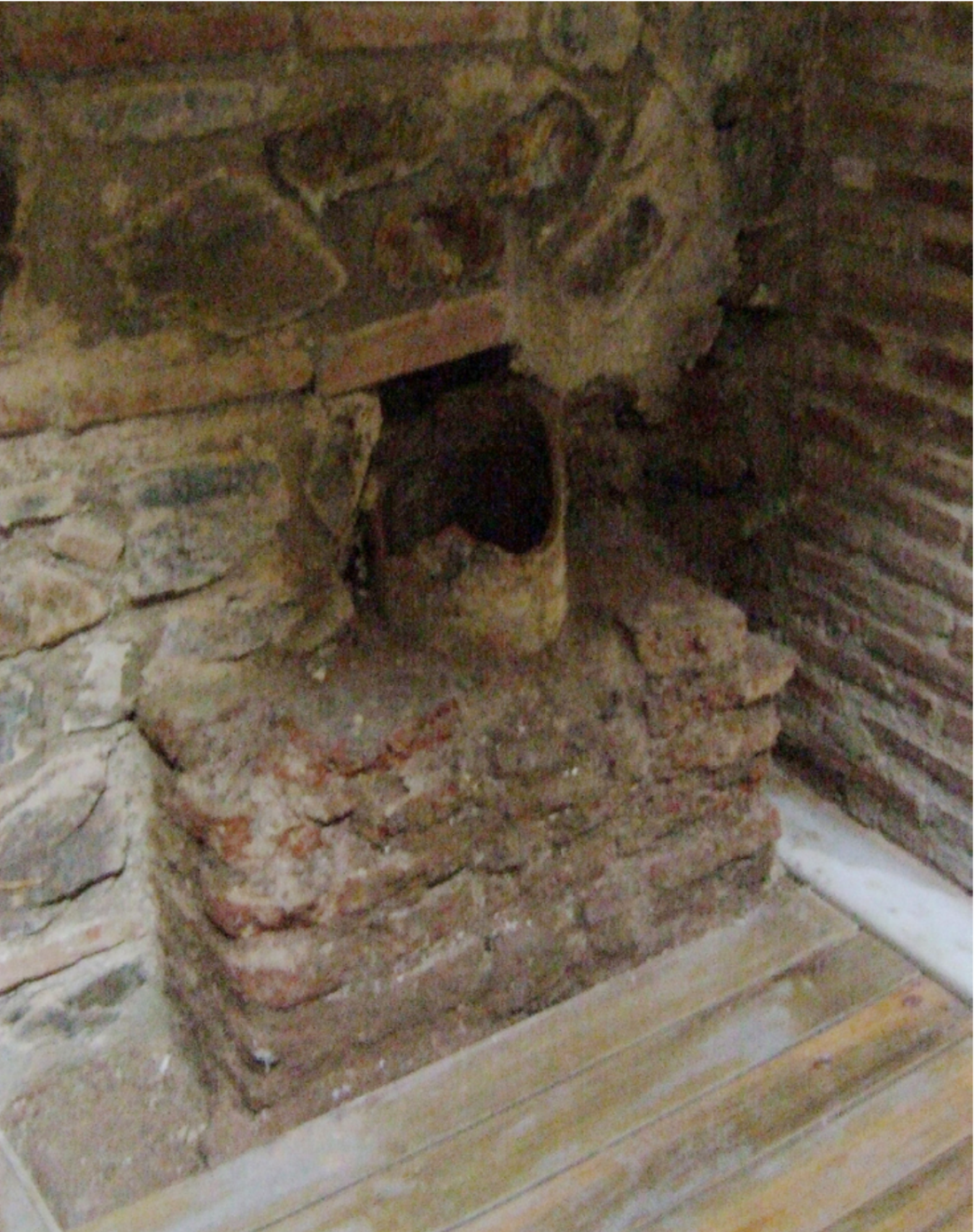

Lámina 40: Una de las tres chimeneas de la sala caliente en un bloque de ladrillo que se apoya contra el muro este añadida quizás posteriormente.

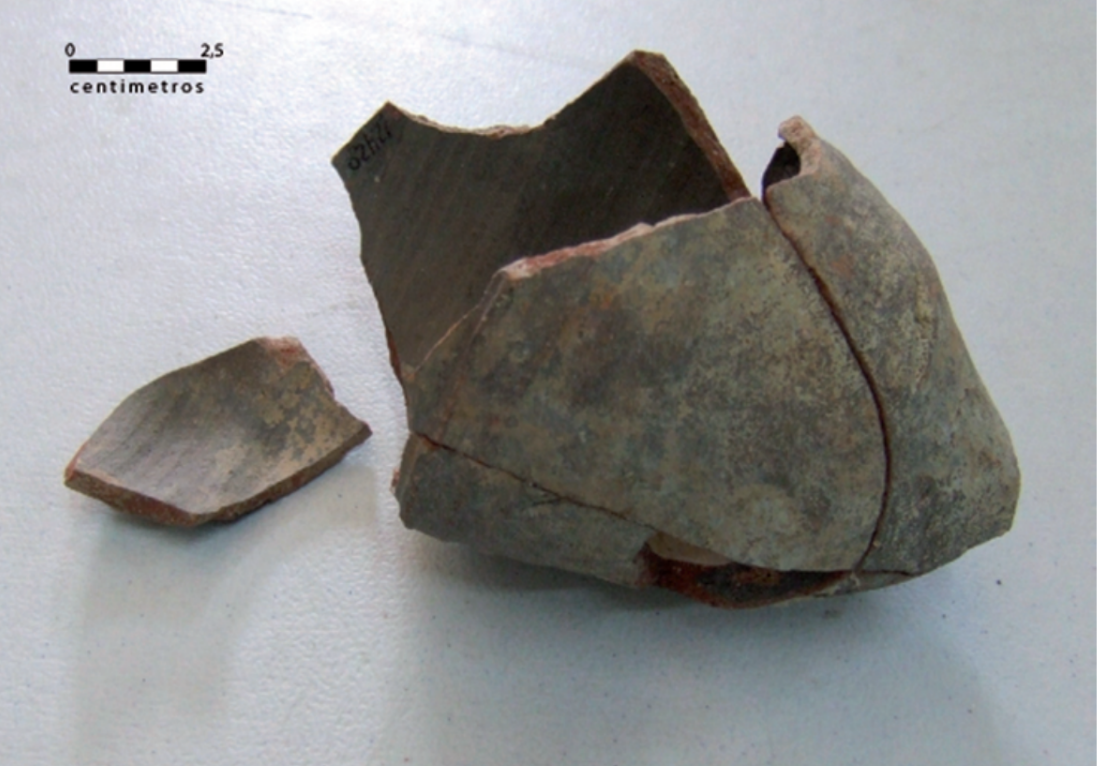

Lámina 41: Cangilón de noria descubierto en los niveles de destrucción de la zona de servicios.

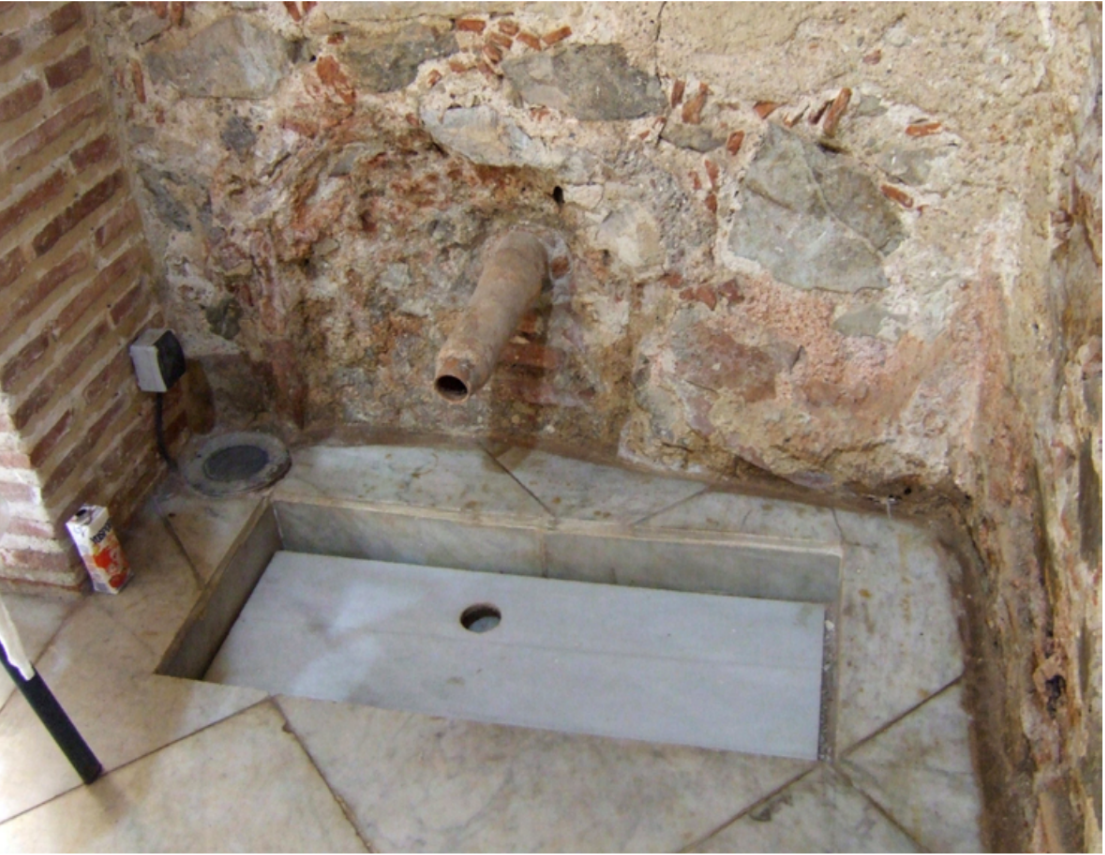

Lámina 42: Pileta de la sala fría (restitución).

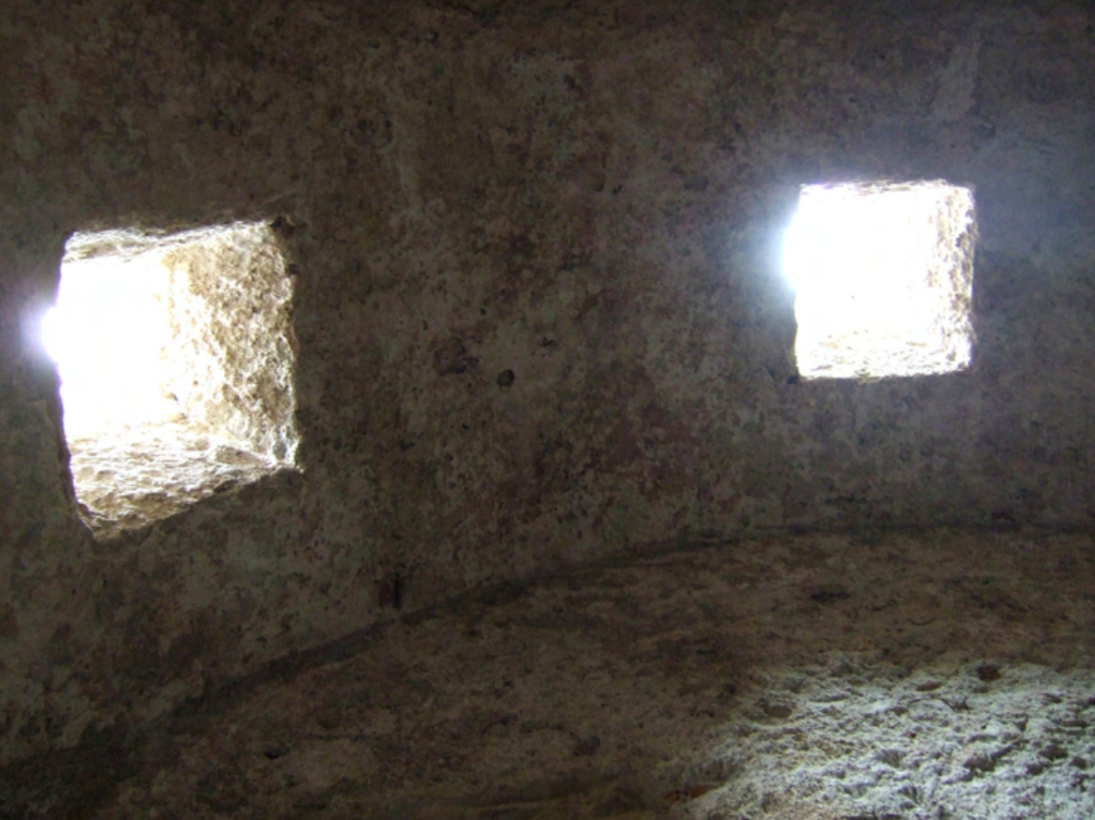

Lámina 43: Lucernas cuadrangulares en la bóveda de la sala templada.

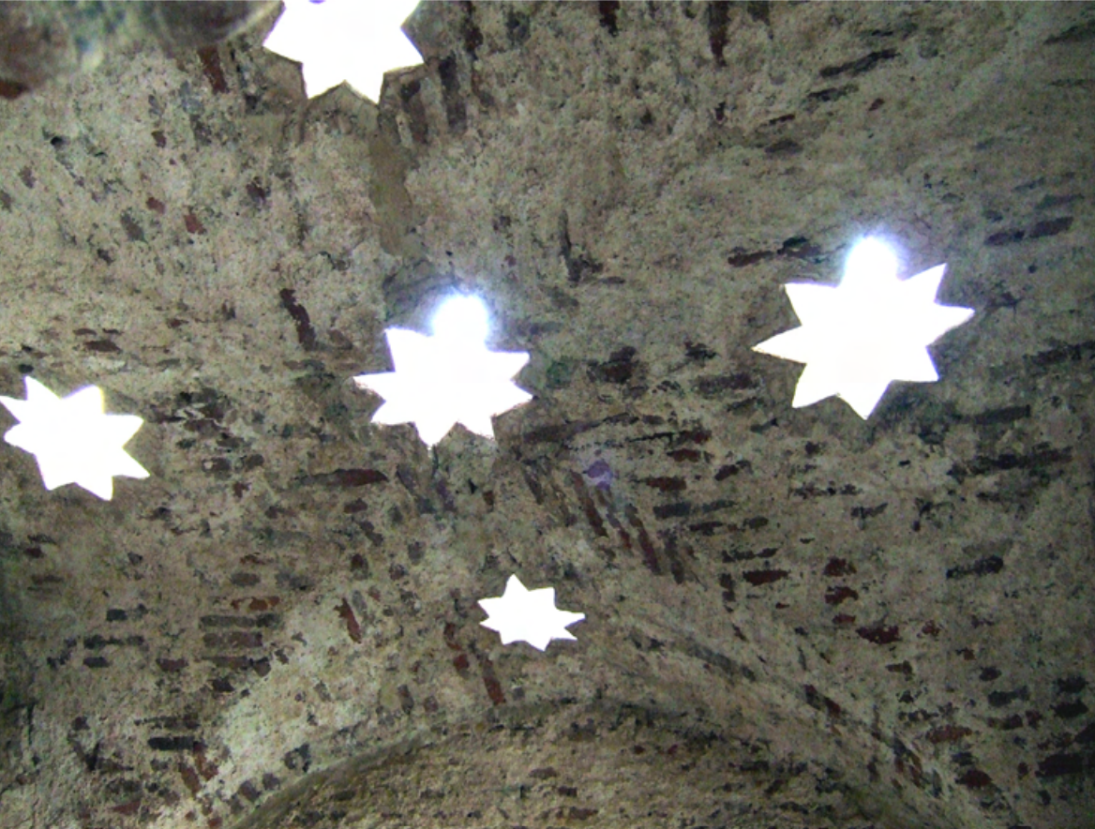

Lámina 44: Lucernas estrelladas en la bóveda de la ampliación meriní en la sala fría.

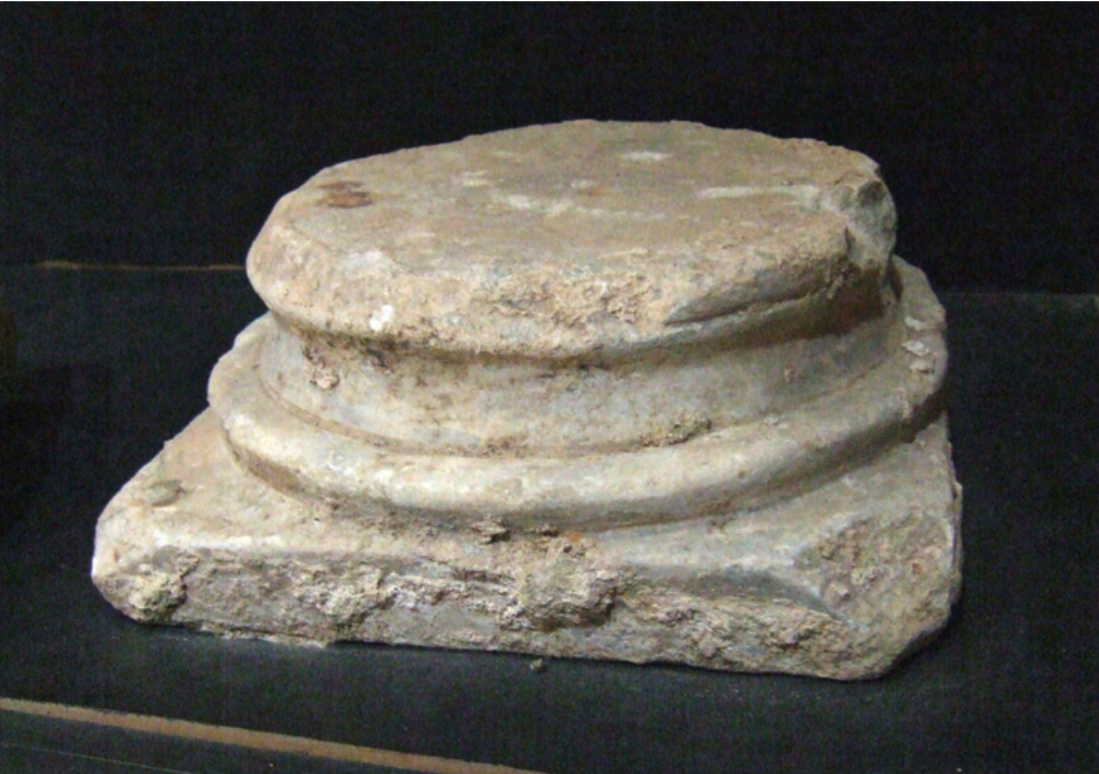

Lámina 45: Base de columna descubierta durante la excavación del baño.

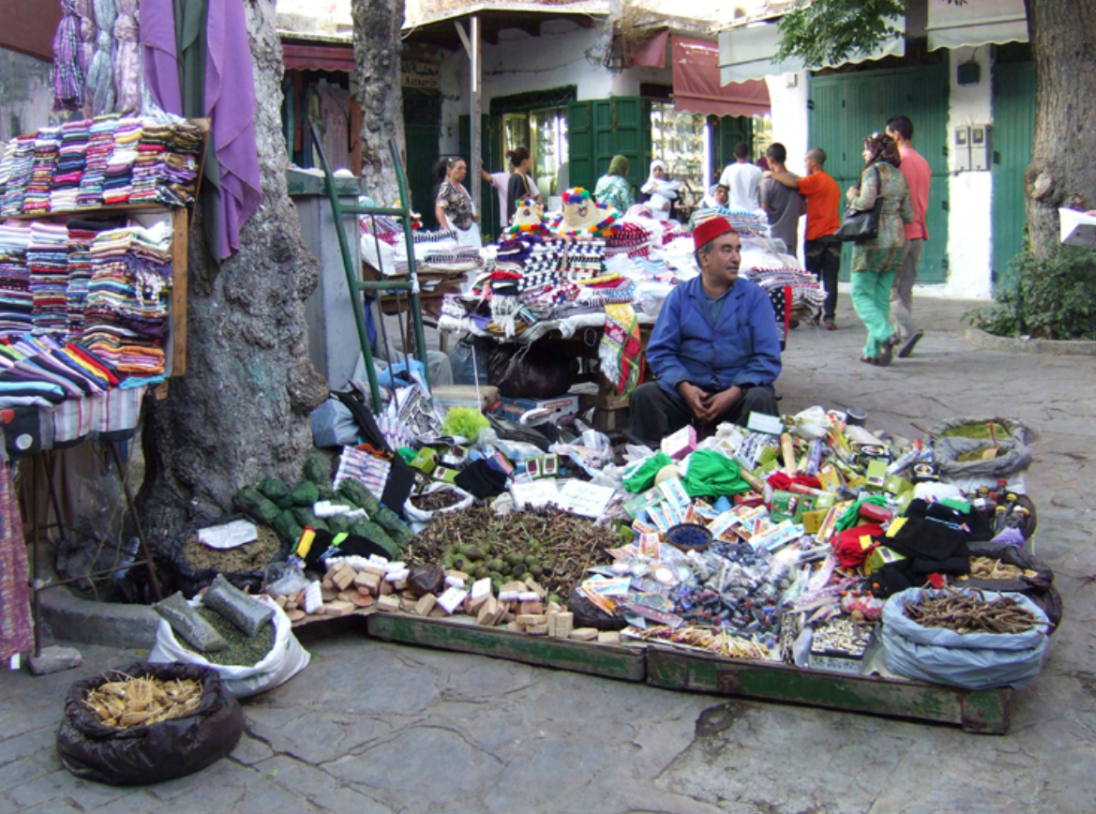

Lámina 46: Hombre que vende accesorios para el ḥammām y los cuidados del cuerpo en una de las calles de la medina de Tetuán en Marruecos.
Lámina 47: Maḥakkā de cerámica que sirve aún para el gomero en Marruecos.
